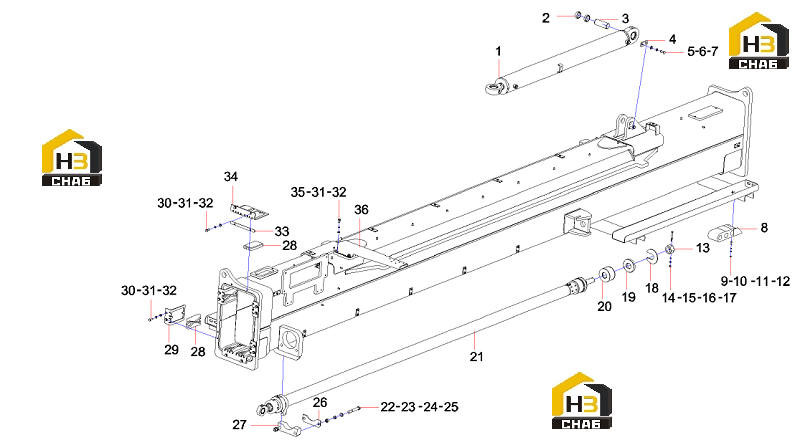

Стрела главная (часть 1)

← Место посадочное Стрела главная (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Side shift cylinder ZXSDJ90.3

Каталожный номер:10204097

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:11484122

Комплект:2

Примечание:

№ на схеме:3

Наименование:Side shift cylinder pin shaft

Каталожный номер:12209589

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin shaft card board

Каталожный номер:11524363

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Telescopic drag chain SR445MI061-075x32 section brevetti

Каталожный номер:60262866

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000016

Комплект:16

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000006

Комплект:16

Примечание:

№ на схеме:12

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:8

Примечание:

№ на схеме:13

Наименование:Nut M36x3GB9457

Каталожный номер:A210356000006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8x70GB5782

Каталожный номер:A210110000340

Комплект:2

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:17

Наименование:nut

Каталожный номер:A210319000004

Комплект:2

Примечание:

№ на схеме:18

Наименование:gasket

Каталожный номер:13563089

Комплект:8

Примечание:

№ на схеме:19

Наименование:Pressure plate

Каталожный номер:13563088

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cushion

Каталожный номер:13563084

Комплект:4

Примечание:

№ на схеме:21

Наименование:Telescopic cylinder

Каталожный номер:10207101

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M16x110GB5782

Каталожный номер:A210110000034

Комплект:4

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cushion

Каталожный номер:12588758

Комплект:2

Примечание:

№ на схеме:27

Наименование:Rubber pad

Каталожный номер:12588756

Комплект:2

Примечание:

№ на схеме:28

Наименование:Right slider

Каталожный номер:12057183

Комплект:8

Примечание:

№ на схеме:29

Наименование:Slider board (1)

Каталожный номер:13113729

Комплект:4

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:A210111000023

Комплект:20

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:A210405000011

Комплект:24

Примечание:

№ на схеме:33

Наименование:Cushion

Каталожный номер:13113724

Комплект:2

Примечание:

№ на схеме:34

Наименование:Right slider board (1)

Каталожный номер:13113730

Комплект:2

Примечание:

№ на схеме:35

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:36

Наименование:Hydraulic pipe bracket

Каталожный номер:A820101331392

Комплект:1

Примечание:
