Каркас верхний поворотный

Каркас верхний поворотный

← Редуктор бортовой (часть 2) Место посадочное →

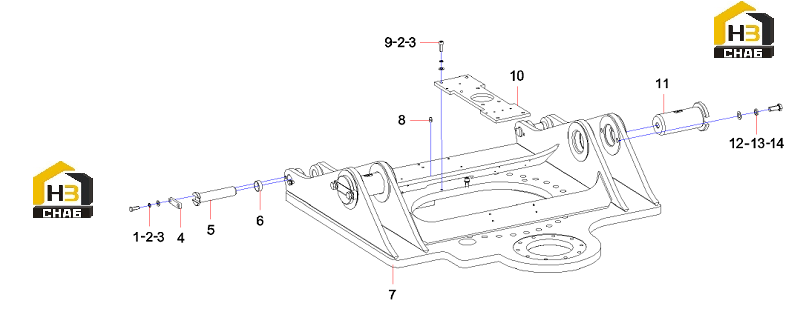

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000011
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Damping cylinder pin shaft pallet
Каталожный номер:12071694
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Damping cylinder pin shaft
Каталожный номер:12071786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bearing gear ring
Каталожный номер:12071662
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Upper turntable
Каталожный номер:12069412
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Butter mouth
Каталожный номер:A210804000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:screw
Каталожный номер:A210204000181
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rotary joint connecting plate
Каталожный номер:12071696
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Boom pin assembly
Каталожный номер:13826170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:A210111000112
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:A210405000003
Комплект:4
Примечание:
