Цилиндр левый поворотный

Цилиндр левый поворотный

← Рама Группа клапанов 10049261 →

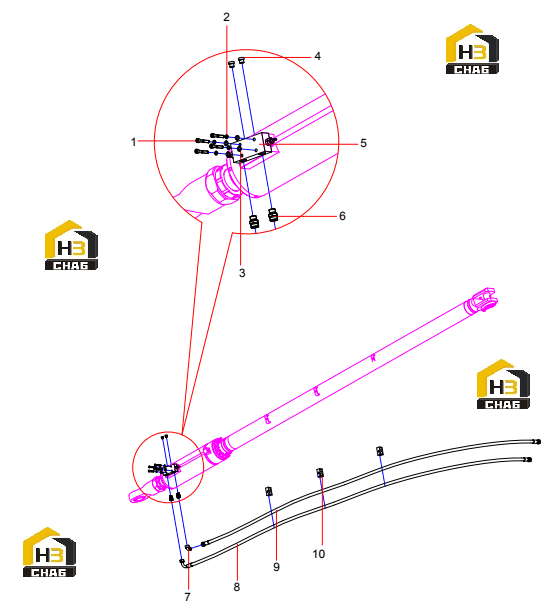

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:24002398
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug, screw
Каталожный номер:B210780000164
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve assembly, counterbalance
Каталожный номер:B220401000189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Adapter
Каталожный номер:B210780000141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Elbow
Каталожный номер:B210780001310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:60024121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:60019474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube clamp body
Каталожный номер:60165336
Комплект:4
Примечание:
