Рама

← Блок промывочный в сборе Цилиндр левый поворотный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

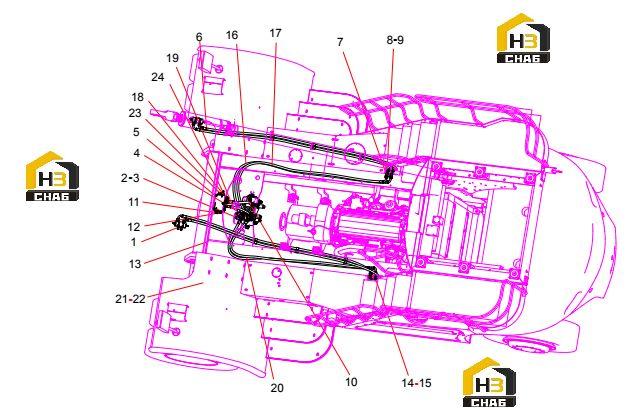

№ на схеме:1

Наименование:Left swing cylinder assembly drawing

Каталожный номер:A810201069481

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve group

Каталожный номер:10049261

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:4

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve block

Каталожный номер:A810201069482

Комплект:1

Примечание:

№ на схеме:6

Наименование:Swing oil cylinder

Каталожный номер:A810201069483

Комплект:1

Примечание:

№ на схеме:7

Наименование:Straight Bulkhead Fittings

Каталожный номер:B210780000157

Комплект:4

Примечание:

№ на схеме:8

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:6

Примечание:

№ на схеме:9

Наименование:High-strength steel washer-27Gb1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:10

Наименование:Connector, Pipe

Каталожный номер:B210780000683

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe end screw plug

Каталожный номер:B210780000080

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pipe end screw plug

Каталожный номер:B210780000883

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe clamp

Каталожный номер:60028713

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:B210334000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Choke plug

Каталожный номер:B210780000882

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000363

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103004093

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001570

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103002411

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:60016936

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103005449

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:60024069

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, Rubber

Каталожный номер:B230103004436

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103002996

Комплект:2

Примечание:
