Группа клапанов 10049261

← Цилиндр левый поворотный Клапан многопортовый →

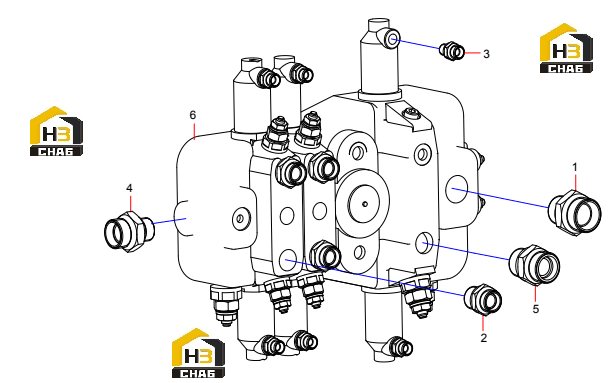

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, connector

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stud Ends

Каталожный номер:B210780000184

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connector, Pipe

Каталожный номер:B210780000733

Комплект:6

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting

Каталожный номер:B210780001389

Комплект:1

Примечание:

№ на схеме:6

Наименование:Multi-portvalve

Каталожный номер:B220401000804

Комплект:1

Примечание:
