Бак расширительный в сборе 12952436

← Радиатор в сборе 10942873 Глушитель с комплектующими 10942878 →

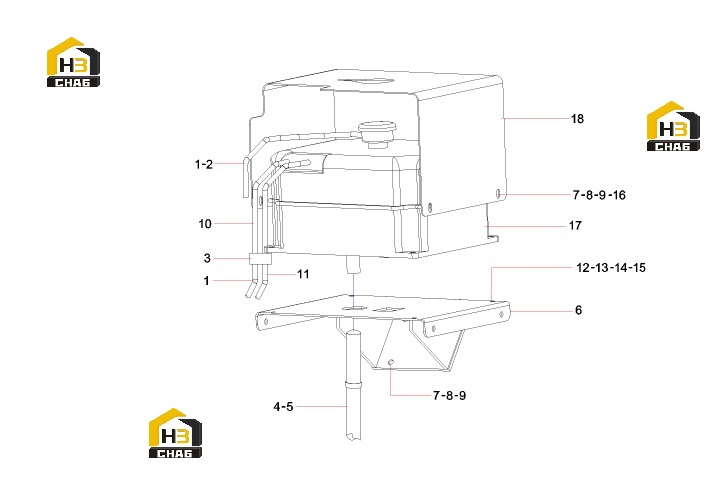

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:5

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11308842

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe clamp body

Каталожный номер:60024203

Комплект:1

Примечание:

№ на схеме:4

Наименование:Throat clamp

Каталожный номер:A210855000008

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sheung Shui Pipe

Каталожный номер:11594965

Комплект:1

Примечание:

№ на схеме:6

Наименование:Expansion tank bracket

Каталожный номер:12951048

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8x25GB75

Каталожный номер:A210217000001

Комплект:8

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:10

Наименование:Ventilation 1 tube

Каталожный номер:11594961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snorkel

Каталожный номер:11594964

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M6x25GB65

Каталожный номер:A210201000005

Комплект:4

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Expansion tank LSJ076 9L

Каталожный номер:60198298

Комплект:1

Примечание:

№ на схеме:18

Наименование:Protective cover

Каталожный номер:11594966

Комплект:1

Примечание:
