Радиатор в сборе 10942873

← Комплектующие воздушного фильтра 21031421 Бак расширительный в сборе 12952436 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

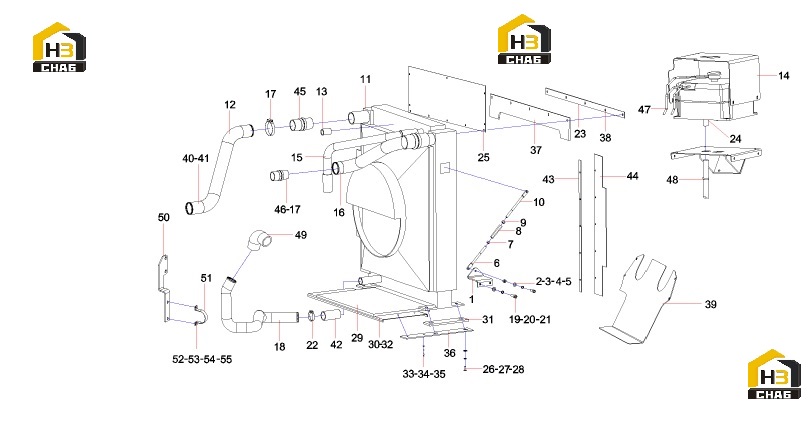

№ на схеме:1

Наименование:Support seat

Каталожный номер:10235414

Комплект:2

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000181

Комплект:10

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000011

Комплект:10

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support 1 pole

Каталожный номер:11215422

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M12x1.5GB6171

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Adjustment lever

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:9

Наименование:Left-handed nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:10

Наименование:Support 2 poles

Каталожный номер:11215442

Комплект:2

Примечание:

№ на схеме:11

Наименование:Radiator 65Q/SY015028

Каталожный номер:60040044

Комплект:1

Примечание:

№ на схеме:12

Наименование:Intercooled intake pipe

Каталожный номер:10942025

Комплект:1

Примечание:

№ на схеме:13

Наименование:Water supply pipe cover

Каталожный номер:10854841

Комплект:1

Примечание:

№ на схеме:14

Наименование:Expansion tank assembly

Каталожный номер:12952436

Комплект:1

Примечание:

№ на схеме:15

Наименование:Outlet pipe

Каталожный номер:10942216

Комплект:1

Примечание:

№ на схеме:16

Наименование:Intercooled air outlet pipe

Каталожный номер:10942234

Комплект:1

Примечание:

№ на схеме:17

Наименование:T-shaped hoop

Каталожный номер:A210855000052

Комплект:6

Примечание:

№ на схеме:18

Наименование:Inlet pipe

Каталожный номер:10942044

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000038

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:22

Наименование:T-shaped hoop

Каталожный номер:A229900002031

Комплект:5

Примечание:

№ на схеме:23

Наименование:Pressure strip

Каталожный номер:10942028

Комплект:1

Примечание:

№ на схеме:24

Наименование:Throat clamp

Каталожный номер:A210855000008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Windshield

Каталожный номер:10942237

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M16x65GB5782 Grade 10.9

Каталожный номер:A210110000324

Комплект:4

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:28

Наименование:nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:29

Наименование:Sound-absorbing sponge

Каталожный номер:11764432

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plastic buckle nail road roller for decoration

Каталожный номер:A550199000087

Комплект:14

Примечание:

№ на схеме:31

Наименование:Shock absorber

Каталожный номер:10261036

Комплект:2

Примечание:

№ на схеме:32

Наименование:Windshield

Каталожный номер:11764017

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:11

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:A210405000007

Комплект:22

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:A210401000017

Комплект:17

Примечание:

№ на схеме:36

Наименование:Support plate

Каталожный номер:10260983

Комплект:2

Примечание:

№ на схеме:37

Наименование:Rubber windshield

Каталожный номер:10942031

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:13

Примечание:

№ на схеме:39

Наименование:Baffle

Каталожный номер:10805968

Комплект:1

Примечание:

№ на схеме:40

Наименование:Silicone elbow

Каталожный номер:10942043

Комплект:1

Примечание:

№ на схеме:41

Наименование:T-shaped hoop

Каталожный номер:A229900003759

Комплект:2

Примечание:

№ на схеме:42

Наименование:Connecting hose

Каталожный номер:11723681

Комплект:1

Примечание:

№ на схеме:43

Наименование:Platen No. 1

Каталожный номер:10466216

Комплект:2

Примечание:

№ на схеме:44

Наименование:Side windshield rubber sheet

Каталожный номер:10466218

Комплект:2

Примечание:

№ на схеме:45

Наименование:Silicone tube

Каталожный номер:10576415

Комплект:2

Примечание:

№ на схеме:46

Наименование:Variable diameter silicone tube

Каталожный номер:10942047

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rubber 1 circle

Каталожный номер:10942091

Комплект:2

Примечание:

№ на схеме:48

Наименование:Rubber 2 laps

Каталожный номер:10942193

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rubber elbow

Каталожный номер:10942054

Комплект:1

Примечание:

№ на схеме:50

Наименование:Support plate

Каталожный номер:10942055

Комплект:1

Примечание:

№ на схеме:51

Наименование:Fixed card

Каталожный номер:10260919

Комплект:1

Примечание:

№ на схеме:52

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:53

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:54

Наименование:washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:55

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:
