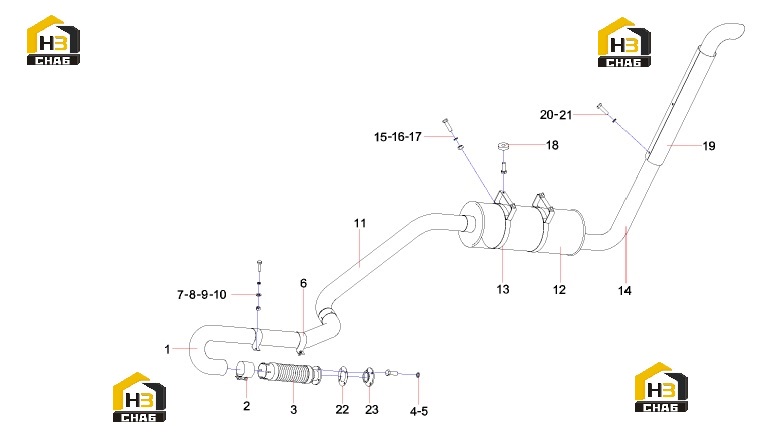

Глушитель с комплектующими 10942878

← Бак расширительный в сборе 12952436 Контур топливный 10942881 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust pipe No. 1

Каталожный номер:10942251

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop assembly

Каталожный номер:60001700

Комплект:2

Примечание:

№ на схеме:3

Наименование:Metal telescopic hose

Каталожный номер:A241500000048

Комплект:1

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:6

Наименование:Exhaust pipe splint 1

Каталожный номер:A820101331555

Комплект:4

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:11

Наименование:Exhaust pipe No. 2

Каталожный номер:10942257

Комплект:1

Примечание:

№ на схеме:12

Наименование:Muffler

Каталожный номер:A220202000049

Комплект:1

Примечание:

№ на схеме:13

Наименование:Silencer holder

Каталожный номер:10183131

Комплект:2

Примечание:

№ на схеме:14

Наименование:Exhaust tailpipe

Каталожный номер:10183350

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10x35GB70.1 10.9 grade

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rubber pad

Каталожный номер:10260519

Комплект:4

Примечание:

№ на схеме:19

Наименование:Heat shield

Каталожный номер:A820101352837

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x10GB70.1

Каталожный номер:A210204000172

Комплект:24

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210405000006

Комплект:24

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:10857999

Комплект:1

Примечание:

№ на схеме:23

Наименование:Exhaust port connecting seat

Каталожный номер:10859031

Комплект:1

Примечание:
