Кронштейн расширительного бака 12951073

← Радиатор 11295461 Выпуск воздуха 10367958 →

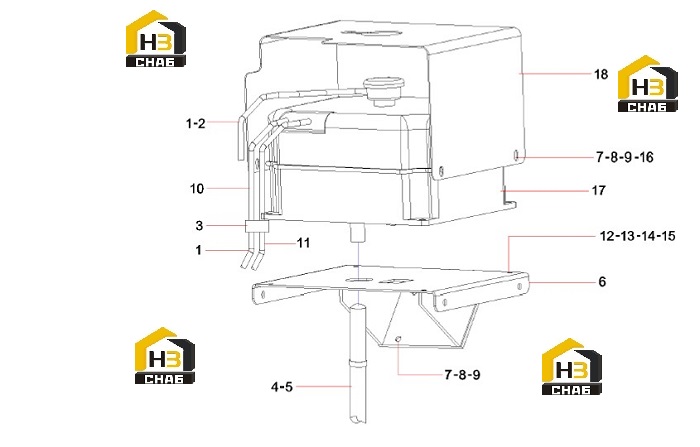

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Circle

Каталожный номер:A210855000003

Комплект:5

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:11308842

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bodywork, tube clamping

Каталожный номер:60024203

Комплект:1

Примечание:

№ на схеме:4

Наименование:Circle

Каталожный номер:A210855000008

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe, water, upper

Каталожный номер:11594965

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support, expansion tank

Каталожный номер:12951048

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210217000001

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:10

Наименование:Tube, entrance,1

Каталожный номер:11594961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tube, entrance, 2

Каталожный номер:11635683

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210201000005

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tube, expansion, plastic

Каталожный номер:60056775

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, protection

Каталожный номер:11594966

Комплект:1

Примечание:
