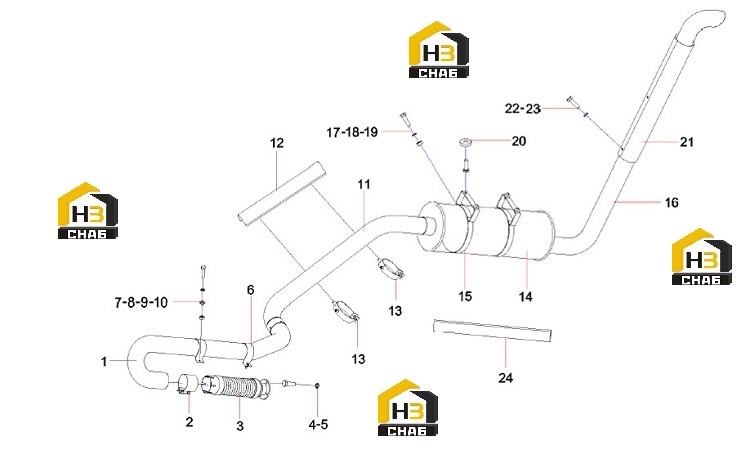

Выпуск воздуха 10367958

← Кронштейн расширительного бака 12951073 Схема топливопровода (часть1) 10267802 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube 2, exhaust

Каталожный номер:10132231

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pod

Каталожный номер:60001700

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe, extension, metal

Каталожный номер:A241500000048

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:6

Наименование:Clamping clamp, exhaust pipe

Каталожный номер:A820101331555

Комплект:4

Примечание:

№ на схеме:7

Наименование:Wrong

Каталожный номер:A210111000091

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:11

Наименование:Tube 3, exhaust

Каталожный номер:10183352

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shield, heat

Каталожный номер:11390485

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seat, pod, thermal insulation, sail

Каталожный номер:11390906

Комплект:2

Примечание:

№ на схеме:14

Наименование:Silent

Каталожный номер:A220202000049

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seat, fixed, silent

Каталожный номер:11390621

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe, rear, exhaust

Каталожный номер:10183350

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cushion, rubber

Каталожный номер:10260519

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shield, heat

Каталожный номер:A820101352837

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:24

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000006

Комплект:24

Примечание:

№ на схеме:24

Наименование:Shield, heat

Каталожный номер:11390490

Комплект:1

Примечание:
