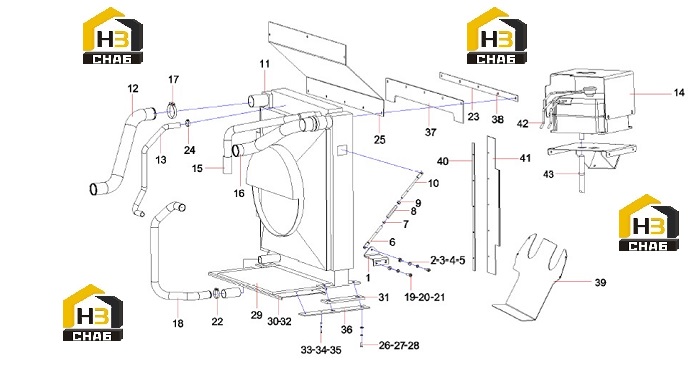

Радиатор 11295461

← Фильтр воздушный 21031421 Кронштейн расширительного бака 12951073 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat, support

Каталожный номер:10235414

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rod, support

Каталожный номер:A820301017320

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Stem, adjustment

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut, rotary, left

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rod, support

Каталожный номер:A820301018012

Комплект:2

Примечание:

№ на схеме:11

Наименование:Radiator

Каталожный номер:60040044

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber, air intake, with air exchanger

Каталожный номер:11804751

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, reloading

Каталожный номер:10089083

Комплект:1

Примечание:

№ на схеме:14

Наименование:Extension SDCY90K7C.1.4.1

Каталожный номер:12951073

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber, water outlet

Каталожный номер:11804753

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber, evacuation, with air exchanger

Каталожный номер:11827993

Комплект:1

Примечание:

№ на схеме:17

Наименование:Anchor lug, type I

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:18

Наименование:Water inlet rubber hose

Каталожный номер:11881078

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:22

Наименование:Anchor lug, type T

Каталожный номер:A229900002031

Комплект:4

Примечание:

№ на схеме:23

Наименование:Strip, trim

Каталожный номер:10942028

Комплект:1

Примечание:

№ на схеме:24

Наименование:Circle

Каталожный номер:A210855000008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Windshield, upper

Каталожный номер:11070967

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000291

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:29

Наименование:Sponge, sound absorption

Каталожный номер:10260920

Комплект:1

Примечание:

№ на схеме:30

Наименование:Trunnion, plastic

Каталожный номер:A550199000087

Комплект:15

Примечание:

№ на схеме:31

Наименование:Cushion, damping

Каталожный номер:10261036

Комплект:2

Примечание:

№ на схеме:32

Наименование:Wind shield

Каталожный номер:10260980

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:36

Наименование:Plate, support, support

Каталожный номер:10260983

Комплект:2

Примечание:

№ на схеме:37

Наименование:Windshield, rubber

Каталожный номер:10942031

Комплект:1

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:39

Наименование:Deflector

Каталожный номер:10805968

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pressure plate

Каталожный номер:10466216

Комплект:2

Примечание:

№ на схеме:41

Наименование:Plate, rubber, wind shield, side

Каталожный номер:10466218

Комплект:2

Примечание:

№ на схеме:42

Наименование:Ring, rubber

Каталожный номер:10942091

Комплект:2

Примечание:

№ на схеме:43

Наименование:Ring, rubber

Каталожный номер:10942193

Комплект:1

Примечание:
