Группа клапанов с поворотным и прямым телескопическим фиксатором a810201062481

Группа клапанов с поворотным и прямым телескопическим фиксатором a810201062481

← Группа гидравлических запорных клапанов a810201062479 Механизм буферный 10125965 →

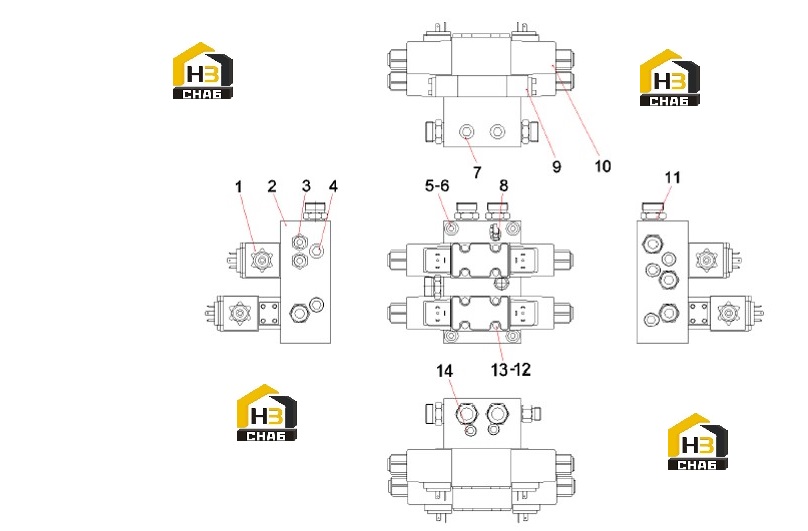

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve, direction reversal, electromagnetic
Каталожный номер:B220400000323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Block, rotary lock valve and right telescopic
Каталожный номер:A820302010359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, hose
Каталожный номер:B210780000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cap, screw
Каталожный номер:B210780000609
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210204000342
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cap, screw
Каталожный номер:B210780000201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cap, screws, damping
Каталожный номер:12217584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, butterfly, one-way, double
Каталожный номер:A220401000153
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Valve, direction reversal, electromagnetic
Каталожный номер:B220402000363
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, hose
Каталожный номер:B210780000040
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000168
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Lid, waterproof
Каталожный номер:A820601020466
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cap, screw
Каталожный номер:B210399000003
Комплект:2
Примечание:
