Группа гидравлических запорных клапанов a810201062479

← Клапан левый телескопический и поворотный запорный a810201062480 Группа клапанов с поворотным и прямым телескопическим фиксатором a810201062481 →

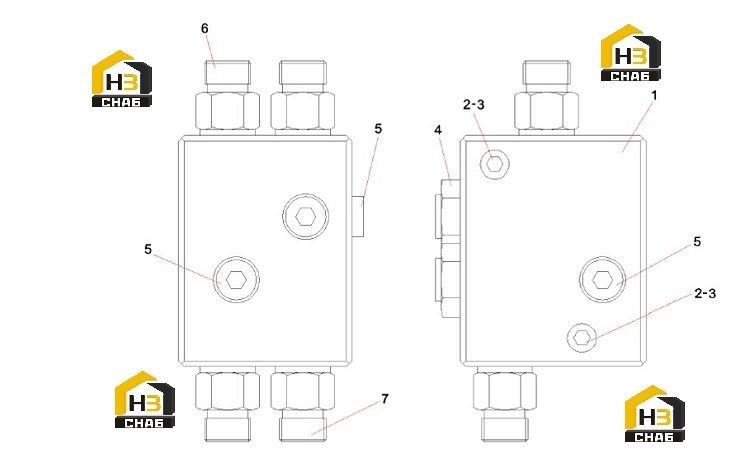

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve, hydraulic lock

Каталожный номер:A820302010358

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000154

Комплект:2

Примечание:

№ на схеме:4

Наименование:Non-return valve, hydraulic control

Каталожный номер:B220401000187

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cap, screw

Каталожный номер:B210399000003

Комплект:4

Примечание:

№ на схеме:6

Наименование:Connector, hose

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector, hose

Каталожный номер:B210780000176

Комплект:2

Примечание:
