Механизм буферный 10125965

← Группа клапанов с поворотным и прямым телескопическим фиксатором a810201062481 Пластина стальная 10262284 →

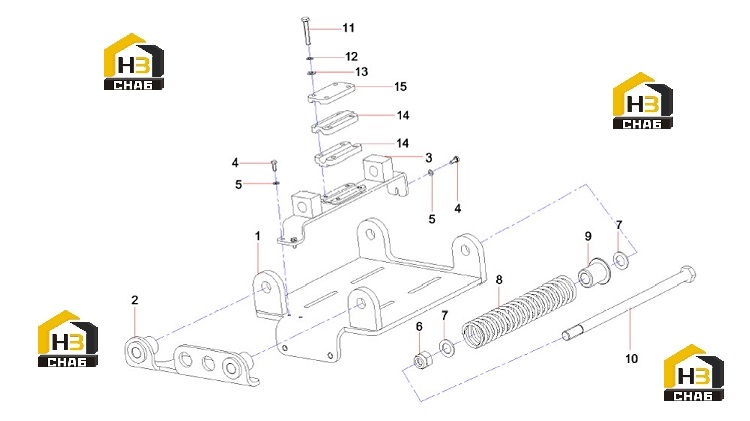

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat

Каталожный номер:10125963

Комплект:1

Примечание:

№ на схеме:2

Наименование:Movable plate

Каталожный номер:10125964

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cremaillere, cable

Каталожный номер:11925351

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:3

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000006

Комплект:3

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210319000005

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:10125936

Комплект:2

Примечание:

№ на схеме:9

Наименование:Joint

Каталожный номер:10125934

Комплект:2

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:10125933

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000094

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:14

Наименование:Cushion, rubber

Каталожный номер:11925393

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, upper

Каталожный номер:11925396

Комплект:1

Примечание:
