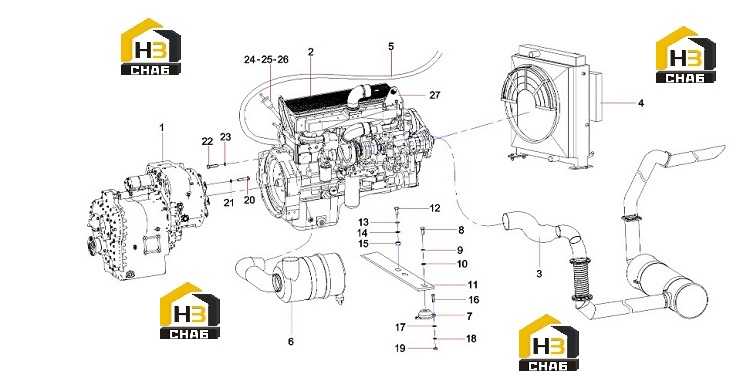

Комплектующие двигателя 10749109

← Ричстакер в сборе rsc45c2 10692687 Комплектующие кпп 12329561 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:System, torque conversion-gearshift

Каталожный номер:12329561

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine

Каталожный номер:B220200000104

Комплект:1

Примечание:

№ на схеме:3

Наименование:Assembly, air outtake

Каталожный номер:12334660

Комплект:1

Примечание:

№ на схеме:4

Наименование:System, air cooler

Каталожный номер:12334679

Комплект:1

Примечание:

№ на схеме:5

Наименование:System, fuel

Каталожный номер:10016497

Комплект:1

Примечание:

№ на схеме:6

Наименование:Assembly, air intake

Каталожный номер:10749106

Комплект:1

Примечание:

№ на схеме:7

Наименование:Absorber, shock

Каталожный номер:60100352

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210111000301

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 22GB93

Каталожный номер:A210401000007

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A820102010510

Комплект:2

Примечание:

№ на схеме:11

Наименование:Support, engine

Каталожный номер:10181681

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210110000083

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer Lock M20

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer Flat M20

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000029

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M18x60GB5783

Каталожный номер:A210110000058

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 18GB93

Каталожный номер:A210401000005

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 18GB97.1

Каталожный номер:A229900001360

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M10x45

Каталожный номер:A210111000120

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:22

Наименование:Inner hexagon screw

Каталожный номер:B210299000026

Комплект:12

Примечание:

№ на схеме:23

Наименование:Washer, spring

Каталожный номер:60012072

Комплект:12

Примечание:

№ на схеме:24

Наименование:Elicitation, dipstick

Каталожный номер:11765895

Комплект:1

Примечание:

№ на схеме:25

Наименование:Body, pipe clamp

Каталожный номер:60014677

Комплект:2

Примечание:

№ на схеме:26

Наименование:Body, pipe clamp

Каталожный номер:60014672

Комплект:2

Примечание:

№ на схеме:27

Наименование:Support, engine

Каталожный номер:13313376

Комплект:1

Примечание:
