Ричстакер в сборе rsc45c2 10692687

← Огнетушитель 13132018 Комплектующие двигателя 10749109 →

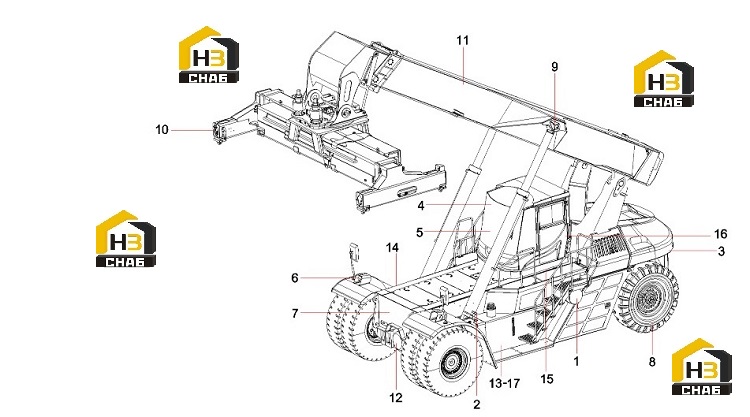

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:System, power

Каталожный номер:10749109

Комплект:1

Примечание:

№ на схеме:2

Наименование:System, hydraulic

Каталожный номер:10450696

Комплект:1

Примечание:

№ на схеме:3

Наименование:Assembly, frame

Каталожный номер:10918514

Комплект:1

Примечание:

№ на схеме:4

Наименование:Subassembly, cab, container reach stacker

Каталожный номер:12370923

Комплект:1

Примечание:

№ на схеме:5

Наименование:Assembly, operating console

Каталожный номер:10422631

Комплект:1

Примечание:

№ на схеме:6

Наименование:System, electrical

Каталожный номер:10479872

Комплект:1

Примечание:

№ на схеме:7

Наименование:Assembly, nameplate

Каталожный номер:10117173

Комплект:1

Примечание:

№ на схеме:8

Наименование:Axle, steering

Каталожный номер:10424819

Комплект:1

Примечание:

№ на схеме:9

Наименование:System, lubrication

Каталожный номер:12617059

Комплект:1

Примечание:

№ на схеме:10

Наименование:Assembly, spreader, SDJ450

Каталожный номер:A810312000280

Комплект:1

Примечание:

№ на схеме:11

Наименование:Assembly, boom

Каталожный номер:10419481

Комплект:1

Примечание:

№ на схеме:12

Наименование:System, traveling

Каталожный номер:A810103070033

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, working oil tank

Каталожный номер:13061144

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly, fuel tank

Каталожный номер:10945119

Комплект:1

Примечание:

№ на схеме:15

Наименование:Mechanism, cab moving

Каталожный номер:10679877

Комплект:1

Примечание:

№ на схеме:16

Наименование:System, air conditioning

Каталожный номер:10550953

Комплект:1

Примечание:

№ на схеме:17

Наименование:System, fire extinguisher

Каталожный номер:13132018

Комплект:1

Примечание:
