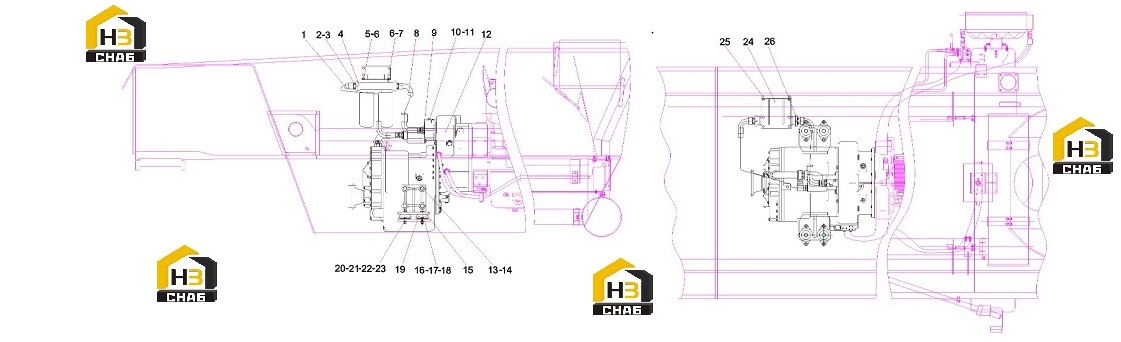

Комплектующие кпп 12329561

← Комплектующие двигателя 10749109 Коробка передач 60308536 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103002607

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:4

Наименование:Connector, oil outlet pipe

Каталожный номер:A820205001462

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bolt M10X25

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:21027073

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000671

Комплект:2

Примечание:

№ на схеме:10

Наименование:Joint, pressure sensor

Каталожный номер:A820205001862

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210434000006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Transmission

Каталожный номер:60308536

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A829900001453

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer Lock M20

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:15

Наименование:Support, gearbox

Каталожный номер:12612970

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210101000018

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:19

Наименование:Absorber, shock

Каталожный номер:A820606030987

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210110000009

Комплект:8

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:24

Наименование:Support, oil filter

Каталожный номер:A810102060047

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10x30

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:26

Наименование:Fitting 79x77x57mm

Каталожный номер:B210780000030

Комплект:2

Примечание:
