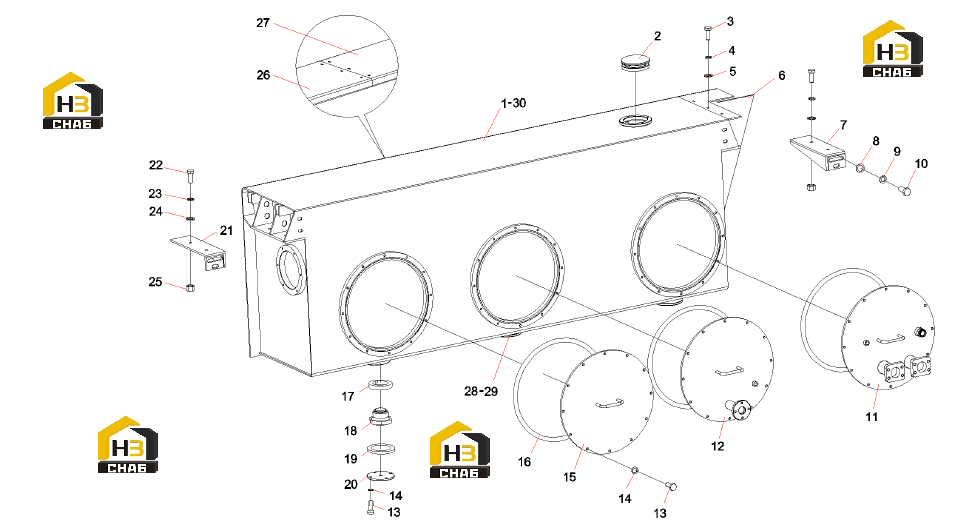

Бак масляный рабочий

← Вал приводной Бак топливный (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Working oil tank body RSC45C.13.1

Каталожный номер:10945116

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air cleaner EF7-100

Каталожный номер:A222100000264

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt, M8x20 GB5783

Каталожный номер:A210111000089

Комплект:21

Примечание:

№ на схеме:4

Наименование:Washer, 8 GB96.1

Каталожный номер:A210404000005

Комплект:21

Примечание:

№ на схеме:5

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:6

Наименование:Front cover on left RSC45.13-1

Каталожный номер:A820101312819

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear bracket of oil tank RSC45.14.9

Каталожный номер:10187941

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt, M16x40 GB5783

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer,16GB93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:11

Наименование:Cover plate of oil pipe RSC45MN.4.4

Каталожный номер:10835451

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil return cover plate RSC45MN.4.3

Каталожный номер:10835443

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt, M10x25 GB5783

Каталожный номер:A210111000018

Комплект:46

Примечание:

№ на схеме:14

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:46

Примечание:

№ на схеме:15

Наименование:Manhole cover plate assembly SDCY90K7II.3.2

Каталожный номер:10121195

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 387 x7GB3452.1

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:17

Наименование:Washer 33JB982

Каталожный номер:A210434000015

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw plug M30x2QC385

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover plate of oil cleaner hole RSC45MI.4-3

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:21

Наименование:Front bracket of oil tank RSC45.14.8

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, M12x40 GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer,12 GB96.1

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer,12 GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut, M12 GB6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pedal (2) RSC45MII.4-2

Каталожный номер:10043048

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal (1)RSC45MI.4-1

Каталожный номер:10043025

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:29

Наименование:Pedal bracket RSC45MI.5.2

Каталожный номер:10465351

Комплект:2

Примечание:

№ на схеме:30

Наименование:Liquid level and temperature gauge YWZ-400T-B nylon

Каталожный номер:60030671

Комплект:1

Примечание:
