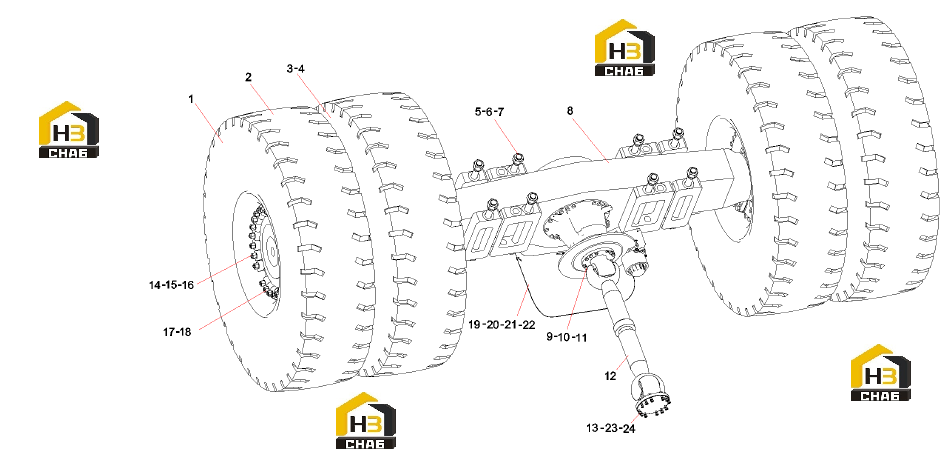

Вал приводной

← Цилиндр подавления Бак масляный рабочий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rim P251316

Каталожный номер:A229900002057

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tyre 18.00-25-40PR-E-4J

Каталожный номер:A210881000093

Комплект:4

Примечание:

№ на схеме:3

Наименование:Opening lantern ring RSC45.12-1B

Каталожный номер:10180646

Комплект:2

Примечание:

№ на схеме:4

Наименование:Middle lantern ring RSC45.12-2

Каталожный номер:A820202003264

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut RSC45.12-3

Каталожный номер:A820204000388

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt RSC45.12-4

Каталожный номер:A829900001442

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer, 36 GB93

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:8

Наименование:Drive axle D102PL341/528-NLB8460

Каталожный номер:B220600000011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Drive shaft bolt(F)RSC45.12-5

Каталожный номер:A829900001445

Комплект:12

Примечание:

№ на схеме:10

Наименование:Nut M10 Grade 10 Shibilao Hexagon flange

Каталожный номер:A229900007628

Комплект:24

Примечание:

№ на схеме:11

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:12

Наименование:Drive shaft S20000.205.1130

Каталожный номер:A229900002058

Комплект:1

Примечание:

№ на схеме:13

Наименование:Drive shaft bolt(Rear)RSC45.12-7

Каталожный номер:A829900001448

Комплект:12

Примечание:

№ на схеме:14

Наименование:Jam plate for fixing air pipe RSC45.12-8

Каталожный номер:A820101313646

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer, 12 GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt, M12x30 GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:17

Наименование:Press plate RSC45.12-9C

Каталожный номер:10175223

Комплект:48

Примечание:

№ на схеме:18

Наименование:Hub nut RSC45.12-10A

Каталожный номер:10075010

Комплект:48

Примечание:

№ на схеме:19

Наименование:Bolt M8x12 GB5783 Grade 10.9

Каталожный номер:A210111000348

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer, 8 GB97.1

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:22

Наименование:Oil proof plate SRSC45C.12.1

Каталожный номер:11346189

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sensor board SRSC45.1-72

Каталожный номер:11342781

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bracket of speed sensor SRSC45.1-73

Каталожный номер:11342780

Комплект:1

Примечание:
