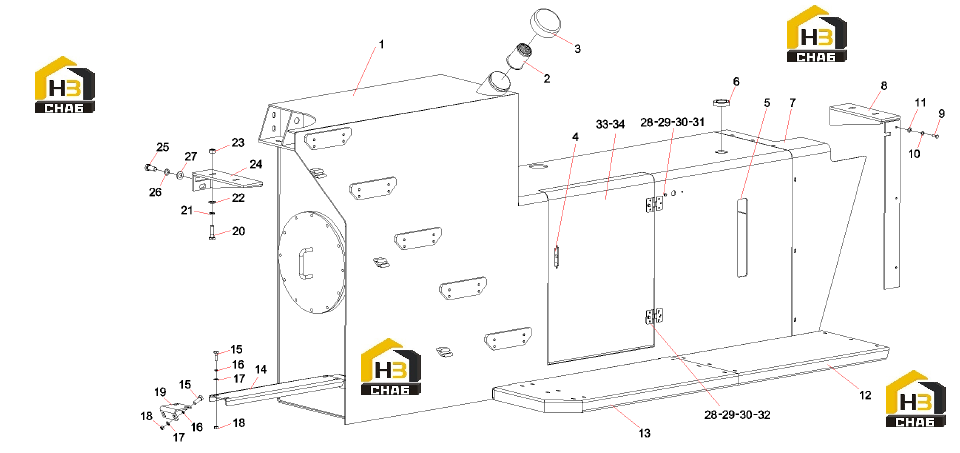

Бак топливный (часть 1)

← Бак масляный рабочий Бак топливный (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel tank RSC45C.14.1

Каталожный номер:10945118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter net 205-04-71141

Каталожный номер:A229900000886

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP - FUEL TANK

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door lock MS-504-1

Каталожный номер:A222200000036

Комплект:1

Примечание:

№ на схеме:5

Наименование:Liquid level and temperature gauge YWZ-300T-B nylon

Каталожный номер:60030670

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air cleaner AF-35

Каталожный номер:A222100000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Front cover on right RSC45.14-1

Каталожный номер:A820101312813

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rear bracket of oil tank RSC45.14.9

Каталожный номер:10187941

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt, M8x20 GB5783

Каталожный номер:A210111000089

Комплект:21

Примечание:

№ на схеме:10

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:11

Наименование:Washer, 8 GB96.1

Каталожный номер:A210404000005

Комплект:21

Примечание:

№ на схеме:12

Наименование:Pedal (1)RSC45MN.5-1

Каталожный номер:10043086

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pedal (2) RSC45MN.4-2 RSC45MN.5-2

Каталожный номер:10043085

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket of air conditioning radiator RSC45MN.5-3

Каталожный номер:10465508

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:66

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000011

Комплект:18

Примечание:

№ на схеме:18

Наименование:Nut, M10 GB6170

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:19

Наименование:Support plate RSC45MN.5-4

Каталожный номер:10805009

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt, M12x40 GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer, 12 GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer,12 GB96.1

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:23

Наименование:Nut, M12 GB6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Front bracket of oil tank RSC45.14.8

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt, M16x40 GB5783

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer,16GB93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:

№ на схеме:29

Наименование:Washer, 6 GB93

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hinge 6780 (centre door)

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:33

Наименование:Battery box door RSC45MII.5.1-4

Каталожный номер:10043103

Комплект:1

Примечание:

№ на схеме:34

Наименование:Battery press plate RSC45.14-11

Каталожный номер:A820101313331

Комплект:1

Примечание:
