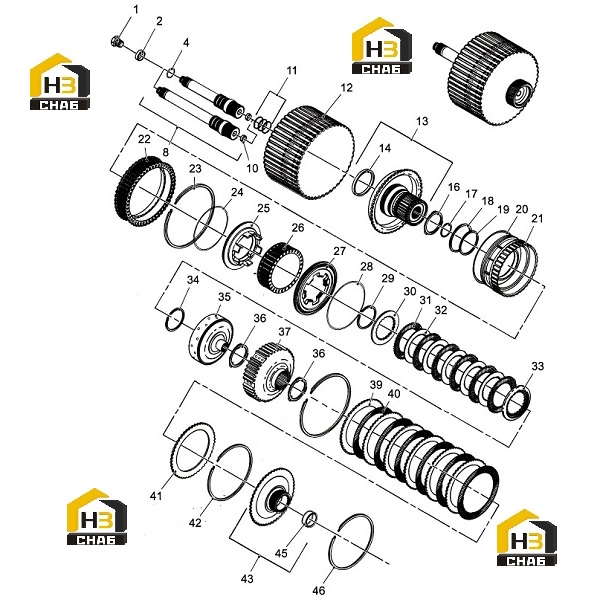

Муфта в сборе 25-550

Каталожный номер:J020848

Комплект:-

Примечание:4.000 mm (0.157 inch)

№ на схеме:2

Каталожный номер:J020847

Комплект:-

Примечание:4.203 mm (0.165 inch)

№ на схеме:2

Каталожный номер:J020846

Комплект:-

Примечание:4.381 mm (0.172 Inch.)

№ на схеме:2

Каталожный номер:J020845

Комплект:-

Примечание:4.559 mm (0.179 inch)

№ на схеме:2

Каталожный номер:J020844

Комплект:-

Примечание:4.736 mm (0.186 inch)

№ на схеме:2

Каталожный номер:J020843

Комплект:-

Примечание:4.914 mm (0.193 inch)

№ на схеме:2

Каталожный номер:J020842

Комплект:-

Примечание:5.092 mm (0.200 inch)

№ на схеме:4

Наименование:O-RING

Каталожный номер:J020850

Комплект:1

Примечание:25.1 mm

№ на схеме:8

Наименование:SHAFT

Каталожный номер:J020851

Комплект:1

Примечание:Assembly incl.part10

№ на схеме:10

Наименование:BUSHING

Каталожный номер:J029729

Комплект:1

Примечание:20 mm ID

№ на схеме:11

Каталожный номер:J020854

Комплект:1

Примечание:

№ на схеме:12

Наименование:DRUM

Каталожный номер:J020855

Комплект:1

Примечание:

№ на схеме:13

Наименование:HUB

Каталожный номер:J020856

Комплект:1

Примечание:Assembly incl.part14

№ на схеме:14

Наименование:BUSHING

Каталожный номер:J020857

Комплект:1

Примечание:99.15 mm

№ на схеме:16

Наименование:BEARING

Каталожный номер:J030626

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:J020859

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:J025936

Комплект:1

Примечание:116.3 mm

№ на схеме:19

Каталожный номер:J025937

Комплект:1

Примечание:101.1 mm

№ на схеме:20

Каталожный номер:J020862

Комплект:1

Примечание:

№ на схеме:21

Наименование:PISTON

Каталожный номер:J020863

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:J020864

Комплект:1

Примечание:AsEembly

№ на схеме:23

Каталожный номер:J020865

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:J025938

Комплект:1

Примечание:178.8 mm

№ на схеме:25

Наименование:PISTON

Каталожный номер:J029730

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:J025939

Комплект:1

Примечание:202.1 mm

№ на схеме:26

Наименование:SPRING

Каталожный номер:J020868

Комплект:1

Примечание:Assembly

№ на схеме:27

Наименование:PISTON

Каталожный номер:J029731

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:J020871

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:J020872

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:J020873

Комплект:6

Примечание:

№ на схеме:32

Каталожный номер:J020874

Комплект:5

Примечание:

№ на схеме:33

Наименование:BACK PLATE

Каталожный номер:J020875

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:J020871

Комплект:1

Примечание:

№ на схеме:35

Наименование:HUB

Каталожный номер:J020876

Комплект:1

Примечание:

№ на схеме:36

Наименование:BEARING

Каталожный номер:J020626

Комплект:2

Примечание:

№ на схеме:37

Наименование:HUB

Каталожный номер:J020877

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:J020878

Комплект:6

Примечание:

№ на схеме:40

Каталожный номер:J020879

Комплект:6

Примечание:

№ на схеме:41

Каталожный номер:J020880

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:J020865

Комплект:1

Примечание:

№ на схеме:43

Наименование:GEAR

Каталожный номер:J020881

Комплект:1

Примечание:Assembly Incl.part45

№ на схеме:45

Наименование:BUSHING

Каталожный номер:J020883

Комплект:1

Примечание:68.164 mm

№ на схеме:46
