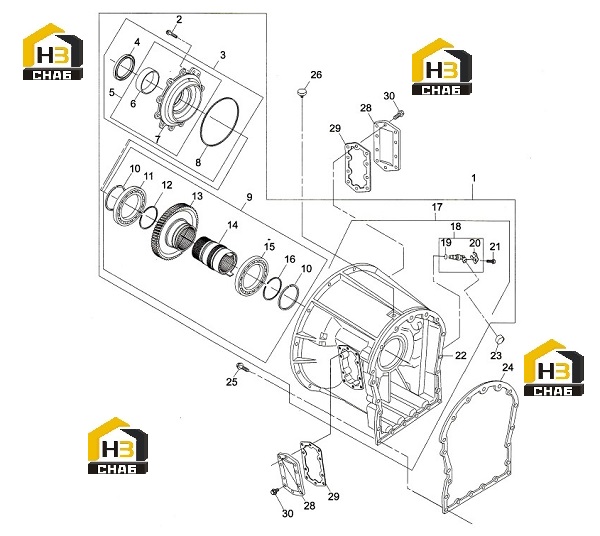

Комплектующие коробки передач 34-544

← Муфта в сборе 25-550 Передача планетарная 39-877 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:J020892

Комплект:1

Примечание:Assembly

№ на схеме:2

Наименование:BOLT

Каталожный номер:J020554

Комплект:10

Примечание:M10X1,5X25

№ на схеме:3

Наименование:RETAINER

Каталожный номер:J020893

Комплект:1

Примечание:Assembly

№ на схеме:4

Наименование:GASKET

Каталожный номер:J020894

Комплект:1

Примечание:Assembly

№ на схеме:5

Наименование:RETAINER

Каталожный номер:J020897

Комплект:1

Примечание:Assembly

№ на схеме:6

Наименование:BUSHING

Каталожный номер:J020898

Комплект:1

Примечание:75.5 mm

№ на схеме:7

Наименование:RETAINER

Каталожный номер:J020899

Комплект:1

Примечание:Not detail parts

№ на схеме:8

Наименование:SEAL RING

Каталожный номер:J025938

Комплект:1

Примечание:178.8 mm

№ на схеме:9

Наименование:GEAR

Каталожный номер:J020900

Комплект:1

Примечание:Assembly

№ на схеме:10

Наименование:GASKET SET

Каталожный номер:J020901

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEARING

Каталожный номер:J020902

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING

Каталожный номер:J020903

Комплект:1

Примечание:

№ на схеме:13

Наименование:GEAR

Каталожный номер:J020904

Комплект:1

Примечание:

№ на схеме:14

Наименование:HUB

Каталожный номер:J020906

Комплект:1

Примечание:

№ на схеме:14

Наименование:HUB

Каталожный номер:J020905

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:J020907

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING

Каталожный номер:J020903

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOUSING

Каталожный номер:J020908

Комплект:1

Примечание:Assembly

№ на схеме:18

Наименование:SENSOR

Каталожный номер:J025955

Комплект:1

Примечание:Assembly incl.part 19

№ на схеме:18

Наименование:SENSOR

Каталожный номер:J020909

Комплект:1

Примечание:Assembly incl.part 19

№ на схеме:19

Наименование:O-RING

Каталожный номер:J020912

Комплект:1

Примечание:With J025955 15-6 ID

№ на схеме:19

Наименование:O-RING

Каталожный номер:J020911

Комплект:1

Примечание:With J020909 14.0 mm

№ на схеме:20

Наименование:RETAINER

Каталожный номер:J020913

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:J020914

Комплект:1

Примечание:M8 x 1.25x20

№ на схеме:22

Наименование:HOUSING

Каталожный номер:J020915

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVER

Каталожный номер:J020916

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:J020917

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:J020554

Комплект:20

Примечание:M10X1,5X25

№ на схеме:26

Наименование:BREATHER

Каталожный номер:J020918

Комплект:1

Примечание:Assembly

№ на схеме:28

Наименование:COVER

Каталожный номер:J020919

Комплект:2

Примечание:

№ на схеме:29

Наименование:GASKET

Каталожный номер:J020920

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:J020545

Комплект:20

Примечание:M10x 1.5x 25 mm
