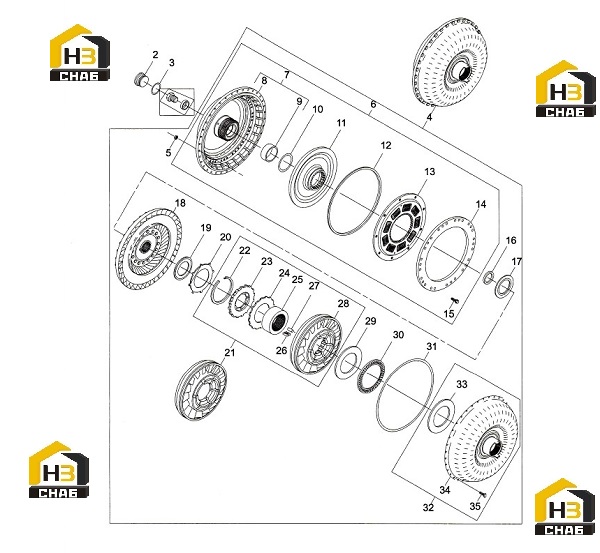

Гидротрансформатор 21-934

← Радиатор масляный 20-698 Муфта в сборе 25-550 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:PLUG

Каталожный номер:J020803

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:J020804

Комплект:1

Примечание:34.6 mm

№ на схеме:4

Наименование:TORQUE CONVERTER

Каталожный номер:J020805

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:J020806

Комплект:36

Примечание:M8x 1.25

№ на схеме:6

Наименование:COVER

Каталожный номер:J020807

Комплект:1

Примечание:Assembly

№ на схеме:7

Наименование:COVER

Каталожный номер:J020808

Комплект:1

Примечание:Assembly

№ на схеме:8

Наименование:COVER

Каталожный номер:J020809

Комплект:1

Примечание:Not sep. parts av.

№ на схеме:9

Наименование:BUSHING

Каталожный номер:J027229

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL RING

Каталожный номер:J025933

Комплект:1

Примечание:86.9 mm

№ на схеме:11

Наименование:PISTON

Каталожный номер:J025934

Комплект:1

Примечание:Assembly

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:J025935

Комплект:1

Примечание:279.9 mm

№ на схеме:13

Наименование:DAMPER

Каталожный номер:J020814

Комплект:1

Примечание:Assembly

№ на схеме:14

Наименование:BACK PLATE

Каталожный номер:J020815

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:J020817

Комплект:30

Примечание:M8 X 1.25X20

№ на схеме:15

Наименование:BOLT

Каталожный номер:J020316

Комплект:20

Примечание:M8 x 1.25x20

№ на схеме:16

Наименование:SEAL RING

Каталожный номер:J020818

Комплект:1

Примечание:61.4 mm

№ на схеме:17

Наименование:BEARING

Каталожный номер:J020819

Комплект:1

Примечание:Assembly

№ на схеме:18

Наименование:TURBINE

Каталожный номер:J020820

Комплект:1

Примечание:Assembly

№ на схеме:19

Наименование:BEARING

Каталожный номер:J020821

Комплект:1

Примечание:Assembly

№ на схеме:20

Наименование:WASHER

Каталожный номер:J020822

Комплект:1

Примечание:

№ на схеме:21

Наименование:STATOR

Каталожный номер:J020823

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:J020824

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:J020825

Комплект:1

Примечание:Assembly

№ на схеме:24

Наименование:WASHER

Каталожный номер:J020825

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING CIRCLE

Каталожный номер:J020827

Комплект:1

Примечание:

№ на схеме:26

Наименование:STATOR

Каталожный номер:J020830

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPRING

Каталожный номер:J020828

Комплект:13

Примечание:

№ на схеме:27

Наименование:ROLLER

Каталожный номер:J020829

Комплект:13

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:J020832

Комплект:-

Примечание:0 485 mm (0.019 inch)

№ на схеме:29

Наименование:SHIM

Каталожный номер:J020831

Комплект:-

Примечание:0.254 mm (0.010 Inch)

№ на схеме:29

Наименование:SHIM

Каталожный номер:J020833

Комплект:-

Примечание:0.715 mm (0.028 inch)

№ на схеме:30

Наименование:BEARING

Каталожный номер:J020834

Комплект:1

Примечание:Assembly

№ на схеме:31

Наименование:O-RING

Каталожный номер:J020835

Комплект:1

Примечание:368.3 mm

№ на схеме:32

Наименование:PUMP

Каталожный номер:J020836

Комплект:1

Примечание:Assembly

№ на схеме:33

Наименование:WASHER

Каталожный номер:J020837

Комплект:1

Примечание:

№ на схеме:34

Наименование:PUMP

Каталожный номер:J020838

Комплект:1

Примечание:Assembly (not sep. parts av.)

№ на схеме:35

Наименование:BOLT

Каталожный номер:J020839

Комплект:36

Примечание:M8 x 1.25 x 25
