OIL TANK (2nd VERSION)

OIL TANK (2nd VERSION)

← OIL TANK (1st VERSION) PUMPS INSTALLATION (2nd VERSION) →

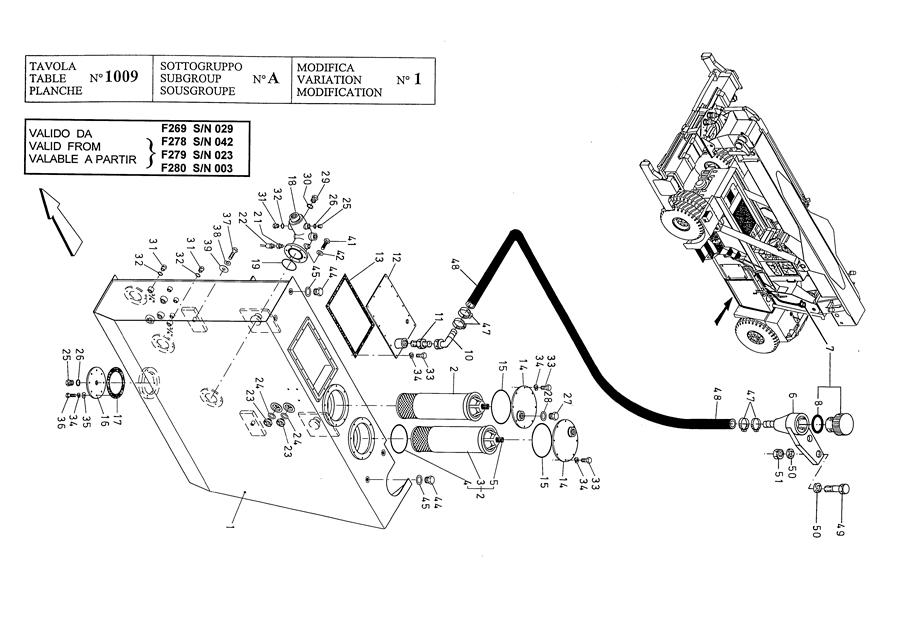

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:OIL TANK
Каталожный номер:562752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:OIL FILTER ASS.Y
Каталожный номер:562258
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FILTER CARTRIDGE
Каталожный номер:555775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GASKETS SET
Каталожный номер:538511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SPRING
Каталожный номер:538512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTION
Каталожный номер:570112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PLUG
Каталожный номер:561438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O RING
Каталожный номер:561439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:(+)
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTION 90°
Каталожный номер:544137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTION
Каталожный номер:101099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:COVER
Каталожный номер:570110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:GASKET
Каталожный номер:522284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COVER
Каталожный номер:533815
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O RING
Каталожный номер:152410
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:LOWER COVER
Каталожный номер:531673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:GASKET
Каталожный номер:051358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:OIL MANIFOLD
Каталожный номер:562103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O RING
Каталожный номер:150016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTION (+)
Каталожный номер:050556
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:PRESSURE SWITCH (+)
Каталожный номер:562257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:OIL LEVEL SIGNALLING
Каталожный номер:100621
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:PLUG
Каталожный номер:534636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:PLUG
Каталожный номер:100018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:PLUG
Каталожный номер:101122
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:SCREW
Каталожный номер:00468
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:SPRING WASHER (+)
Каталожный номер:00775
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:FLAT WASHER
Каталожный номер:00723
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:SCREW
Каталожный номер:00098
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:SCREW
Каталожный номер:200097
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SPRING WASHER Part#00762 replaced by 601143, price:0.570
Каталожный номер:00762
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:FLAT WASHER
Каталожный номер:00716
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:SCREW
Каталожный номер:00187
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200
Каталожный номер:00776
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:PLUG
Каталожный номер:526077
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:FLAT WASHER
Каталожный номер:00731
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:STRAP
Каталожный номер:100240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:HOSE
Каталожный номер:570800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:SCREW
Каталожный номер:00469
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:FLAT WASHER
Каталожный номер:00733
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:NUT
Каталожный номер:00520
Комплект:2
Примечание:
