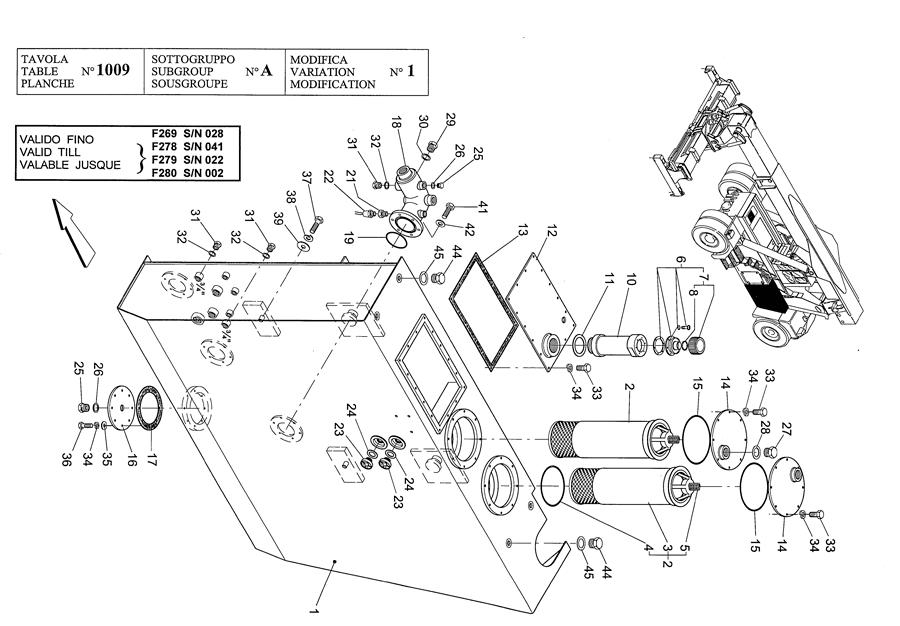

OIL TANK (1st VERSION)

← PILOT HYDRAULIC SYSTEM - FRAME OIL TANK (2nd VERSION) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL TANK (+)

Каталожный номер:558895

Комплект:1

Примечание:

№ на схеме:1

Наименование:OIL TANK

Каталожный номер:562752

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL FILTER ASS.Y

Каталожный номер:562258

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILTER CARTRIDGE

Каталожный номер:555775

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKETS SET

Каталожный номер:538511

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPRING

Каталожный номер:538512

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG ASS.Y

Каталожный номер:557659

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:561438

Комплект:1

Примечание:

№ на схеме:8

Наименование:O RING

Каталожный номер:561439

Комплект:1

Примечание:

№ на схеме:9

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:EXTENSION

Каталожный номер:555482

Комплект:1

Примечание:

№ на схеме:12

Наименование:COVER (+)

Каталожный номер:559502

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:522284

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:533815

Комплект:2

Примечание:

№ на схеме:15

Наименование:O RING

Каталожный номер:152410

Комплект:2

Примечание:

№ на схеме:16

Наименование:LOWER COVER

Каталожный номер:531673

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:051358

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL MANIFOLD

Каталожный номер:562103

Комплект:1

Примечание:

№ на схеме:19

Наименование:O RING

Каталожный номер:150016

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION (+)

Каталожный номер:050556

Комплект:1

Примечание:

№ на схеме:22

Наименование:PRESSURE SWITCH (+)

Каталожный номер:562257

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL LEVEL SIGNALLING

Каталожный номер:100621

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:534636

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:100018

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLUG

Каталожный номер:101122

Комплект:3

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:00468

Комплект:32

Примечание:

№ на схеме:34

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:38

Примечание:

№ на схеме:35

Наименование:FLAT WASHER

Каталожный номер:00723

Комплект:6

Примечание:

№ на схеме:36

Наименование:SCREW

Каталожный номер:00098

Комплект:6

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:200097

Комплект:2

Примечание:

№ на схеме:38

Наименование:SPRING WASHER Part#00762 replaced by 601143, price:0.570

Каталожный номер:00762

Комплект:2

Примечание:

№ на схеме:39

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:2

Примечание:

№ на схеме:41

Наименование:SCREW

Каталожный номер:00187

Комплект:6

Примечание:

№ на схеме:42

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:6

Примечание:

№ на схеме:44

Наименование:PLUG

Каталожный номер:526077

Комплект:4

Примечание:

№ на схеме:45

Наименование:FLAT WASHER

Каталожный номер:00731

Комплект:4

Примечание:
