PUMPS INSTALLATION (2nd VERSION)

PUMPS INSTALLATION (2nd VERSION)

← OIL TANK (2nd VERSION) VALVE GROUP 572945 →

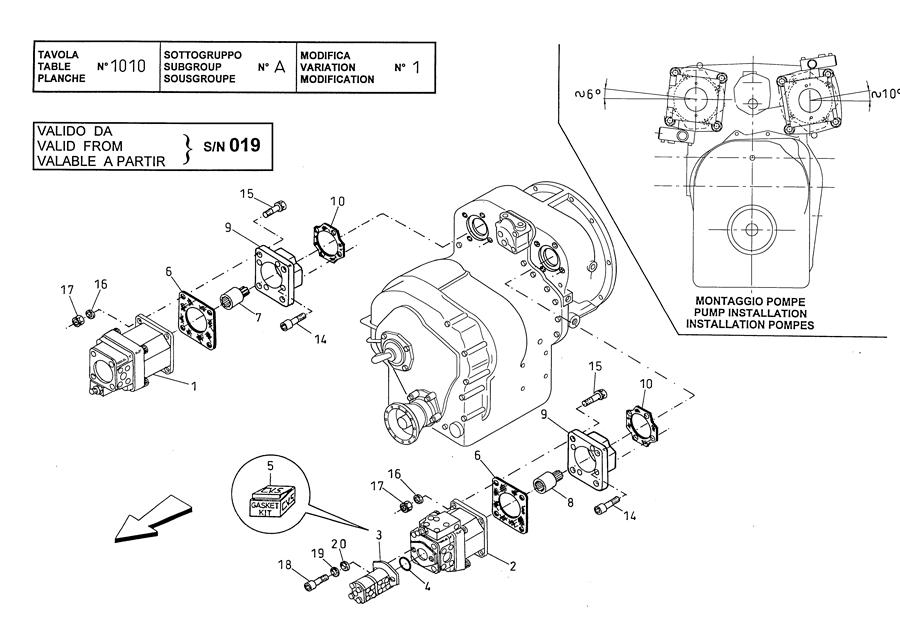

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PUMP
Каталожный номер:553226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PUMP
Каталожный номер:553227
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:DUPLEX PUMP
Каталожный номер:565727
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:DUPLEX PUMP
Каталожный номер:552477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O RING
Каталожный номер:562180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:GASKETS SET
Каталожный номер:561045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GASKET
Каталожный номер:566014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTION
Каталожный номер:561042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONNECTION
Каталожный номер:561043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:FLANGE
Каталожный номер:561310
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GASKET
Каталожный номер:566015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:(+)
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:200504
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:200186
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FLAT WASHER
Каталожный номер:00790
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SELF LOCKING NUT
Каталожный номер:00612
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SCREW
Каталожный номер:200140
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200
Каталожный номер:00776
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:FLAT WASHER
Каталожный номер:00719
Комплект:2
Примечание:
