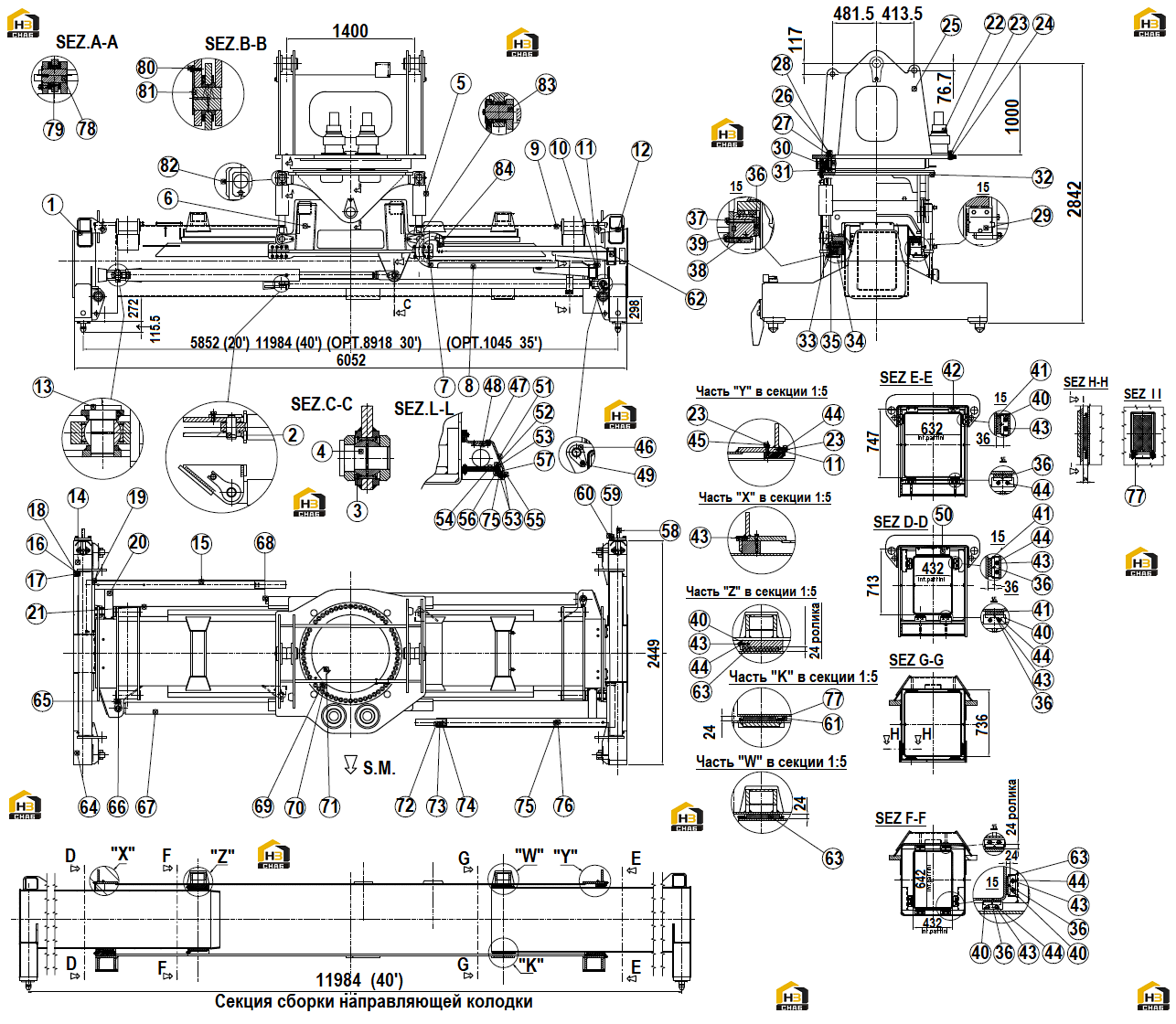

2. седельно-сцепное устройство спредера ts45hrs-eq (часть ii)
← 1. седельно-сцепное устройство спредера ts45hrs-eq (часть i)
3. рама спредера и ее комплектующие (цепь) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:583949
Комплект:1
Примечание:FB
№ на схеме:4
Каталожный номер:101890
Комплект:2
Примечание:GEN 50ES-2RS (ES)
№ на схеме:10
Каталожный номер:00478
Комплект:20
Примечание:M12x25 (UNI 5739) (ES)
№ на схеме:11
Каталожный номер:00726
Комплект:16
Примечание:D.12 (UNI 592) (ES)
№ на схеме:12
Каталожный номер:583950
Комплект:1
Примечание:FB
№ на схеме:16
Каталожный номер:00735
Комплект:28
Примечание:D.6 (ES) (UNI 6593)
№ на схеме:17
Каталожный номер:00601
Комплект:8
Примечание:D.6 (ES) (UNI 7473)
№ на схеме:18
Каталожный номер:00465
Комплект:8
Примечание:M6x25 (UNI 5739) (ES)
№ на схеме:23
Каталожный номер:00778
Комплект:67
Примечание:D.12 (UNI 1751) (ES)
№ на схеме:24
Каталожный номер:200373
Комплект:20
Примечание:M12x55 (UNI 5739) (ES)
№ на схеме:26
Каталожный номер:00574
Комплект:111
Примечание:M24x3 (UNI 5588) (ES)
№ на схеме:27
Каталожный номер:00779
Комплект:111
Примечание:D.24 (UNI 1751) (ES)
№ на схеме:30
Каталожный номер:200508
Комплект:56
Примечание:M24x190 (UNI 5739) (ES)
№ на схеме:31
Каталожный номер:200336
Комплект:55
Примечание:M24x200 (UNI 5739) (ES)
№ на схеме:33
Каталожный номер:200092
Комплект:16
Примечание:M18x130 (UNI 5739) (ES)
№ на схеме:34
Каталожный номер:554463
Комплект:4
Примечание:EC
№ на схеме:36
Каталожный номер:00907
Комплект:30
Примечание:5x26 (UNI 6875) (ES)
№ на схеме:37
Каталожный номер:562253
Комплект:4
Примечание:200x100х30 мм. (ED)
№ на схеме:38
Каталожный номер:200093
Комплект:16
Примечание:M18x140 (UNI 5739) (ES)
№ на схеме:39
Каталожный номер:00611
Комплект:16
Примечание:M18 (UNI 7473) (ES)
№ на схеме:41
Каталожный номер:554470
Комплект:8
Примечание:200х100х36 мм. (ED)
№ на схеме:43
Каталожный номер:00481
Комплект:88
Примечание:M12x1,75x30 (UNI 5739) (ES)
№ на схеме:44
Каталожный номер:00807
Комплект:37
Примечание:D.12 (ES)
№ на схеме:45
Каталожный номер:00243
Комплект:13
Примечание:M12x40 (UNI 5739) (ES)
№ на схеме:47
Каталожный номер:200213
Комплект:4
Примечание:M12x1,25x20 (UNI 5739) (ES)
№ на схеме:48
Каталожный номер:542980
Комплект:2
Примечание:EE
№ на схеме:49
Каталожный номер:00245
Комплект:8
Примечание:M12x25 (UNI 5739) (ES)
№ на схеме:52
Каталожный номер:00314
Комплект:4
Примечание:M10x40 (UNI 5739) (ES)
№ на схеме:53
Каталожный номер:00719
Комплект:26
Примечание:D.10 (UNI 6592) (ES)
№ на схеме:54
Каталожный номер:558256
Комплект:2
Примечание:ED
№ на схеме:55
Каталожный номер:00089
Комплект:8
Примечание:M10x25 (UNI 5739) (ES)
№ на схеме:56
Каталожный номер:00581
Комплект:4
Примечание:M10x1,5 (UNI 5589) (DIN 936) (ES)
№ на схеме:59
Каталожный номер:00762
Комплект:12
Примечание:D.20 (UNI 1751) (ES)
№ на схеме:60
Каталожный номер:200096
Комплект:12
Примечание:M20x50 (UNI 5739) (ES)
№ на схеме:61
Каталожный номер:00466
Комплект:12
Примечание:M3x30 (UNI 5739) (ES)
№ на схеме:62
Каталожный номер:558663
Комплект:1
Примечание:FC
№ на схеме:63
Каталожный номер:554469
Комплект:16
Примечание:ED
№ на схеме:64
Каталожный номер:557245
Комплект:2
Примечание:ED
№ на схеме:65
Каталожный номер:00486
Комплект:4
Примечание:M14x30 (UNI 5739) (ES)
№ на схеме:66
Каталожный номер:00722
Комплект:8
Примечание:D.14 (UNI 6592) (ES)
№ на схеме:69
Каталожный номер:00494
Комплект:2
Примечание:M16x40 (UNI 5739) (ES)
№ на схеме:70
Каталожный номер:00768
Комплект:2
Примечание:D.16 (UNI 137) (ES)
№ на схеме:72
Каталожный номер:00602
Комплект:16
Примечание:M8 (UNI 7473) (ES)
№ на схеме:73
Каталожный номер:00723
Комплект:32
Примечание:D.8 (UNI 6592) (ES)
№ на схеме:74
Каталожный номер:00098
Комплект:16
Примечание:M8x25 (UNI 5739) (ES)
№ на схеме:75
Каталожный номер:00603
Комплект:10
Примечание:М10 (UNI 7473) (ES)
№ на схеме:76
Каталожный номер:200216
Комплект:8
Примечание:M10x30 (UNI 5739) (ES)
№ на схеме:79
Каталожный номер:540399
Комплект:4
Примечание:GEM 60 ES-2RS (ES)
№ на схеме:80
Каталожный номер:00482
Комплект:2
Примечание:M12x35 (UNI 5739) (ES)
№ на схеме:82
Каталожный номер:521843
Комплект:4
Примечание:M10x1 (ES)
