3. рама спредера и ее комплектующие (цепь)
← 2. седельно-сцепное устройство спредера ts45hrs-eq (часть ii)
4. замок поворотный (твист лок) спредера →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие

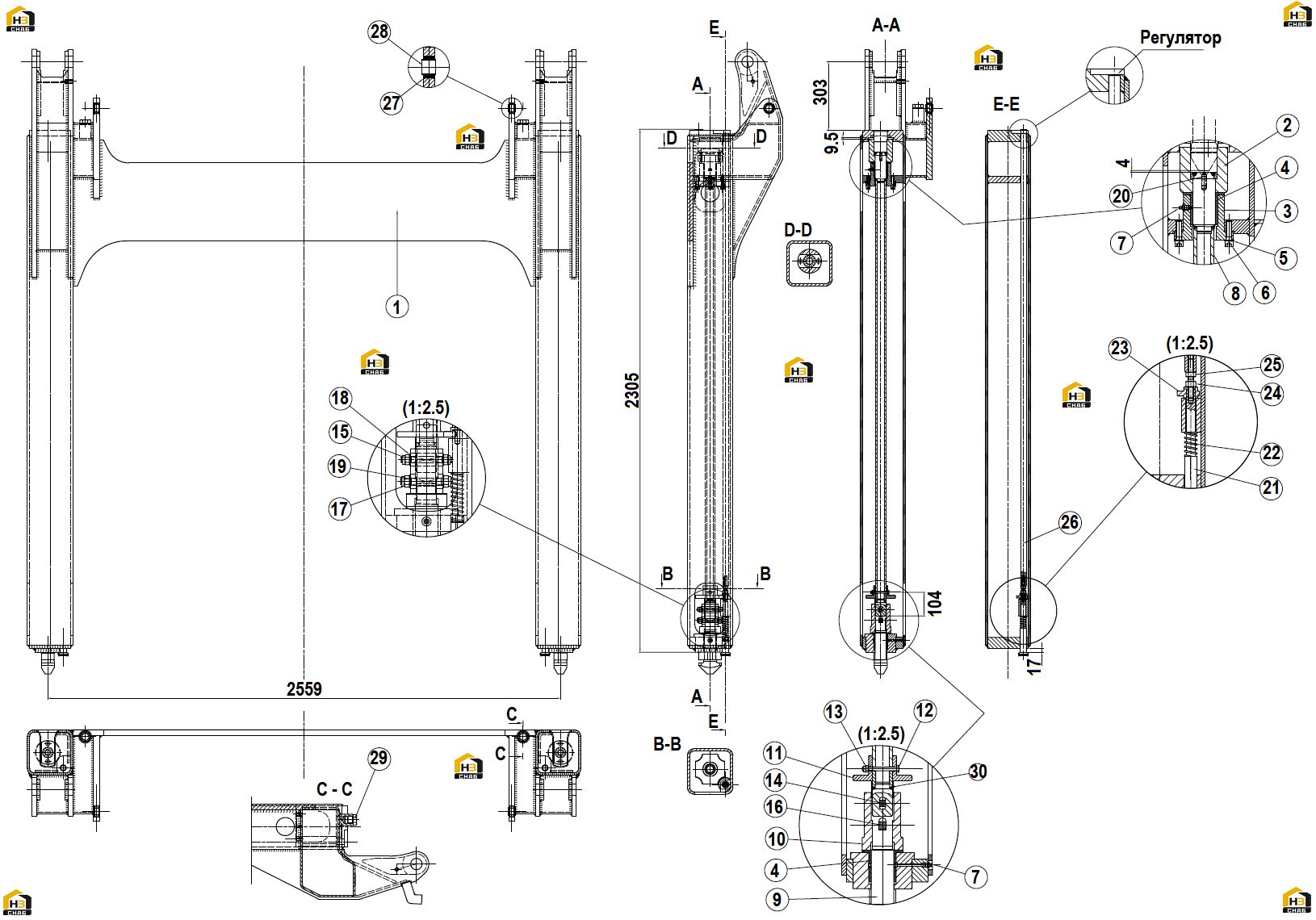

№ на схеме:1
Каталожный номер:585155
Комплект:1
Примечание:FA
№ на схеме:1
Каталожный номер:583961
Комплект:1
Примечание:FA
№ на схеме:5
Каталожный номер:00778
Комплект:8
Примечание:D.12 (UNI 1751) (ES)
№ на схеме:6
Каталожный номер:200258
Комплект:8
Примечание:М12х45 (UNI 5931) (ES)
№ на схеме:7
Каталожный номер:521843
Комплект:4
Примечание:М10х1 (ES)
№ на схеме:9
Каталожный номер:537595
Комплект:2
Примечание:ED
№ на схеме:12
Каталожный номер:200013
Комплект:2
Примечание:M8x75 (UNI 5737) (ES)
№ на схеме:13
Каталожный номер:00602
Комплект:2
Примечание:М8 (UNI 7473) (ES)
№ на схеме:15
Каталожный номер:00605
Комплект:4
Примечание:М12 (UNI 7473) (ES)
№ на схеме:17
Каталожный номер:00619
Комплект:4
Примечание:М14 (UNI 7473) (ES)
№ на схеме:18
Каталожный номер:00726
Комплект:4
Примечание:D.12 (UNI 1734) (ES)
№ на схеме:19
Каталожный номер:00722
Комплект:4
Примечание:D.14 (UNI 1734) (ES)
№ на схеме:20
Каталожный номер:200216
Комплект:4
Примечание:М10х30 (UNI 5933) (ES)
№ на схеме:21
Каталожный номер:592665
Комплект:2
Примечание:ED
№ на схеме:25
Каталожный номер:00521
Комплект:2
Примечание:М12 (UNI 5588) (ES)
№ на схеме:27
Каталожный номер:566314
Комплект:4
Примечание:D.47 (UNI 7437) (EE)
№ на схеме:28
Каталожный номер:584371
Комплект:2
Примечание:SKF (EE)
№ на схеме:29
Каталожный номер:586651
Комплект:2
Примечание:M33x23 (EE)
