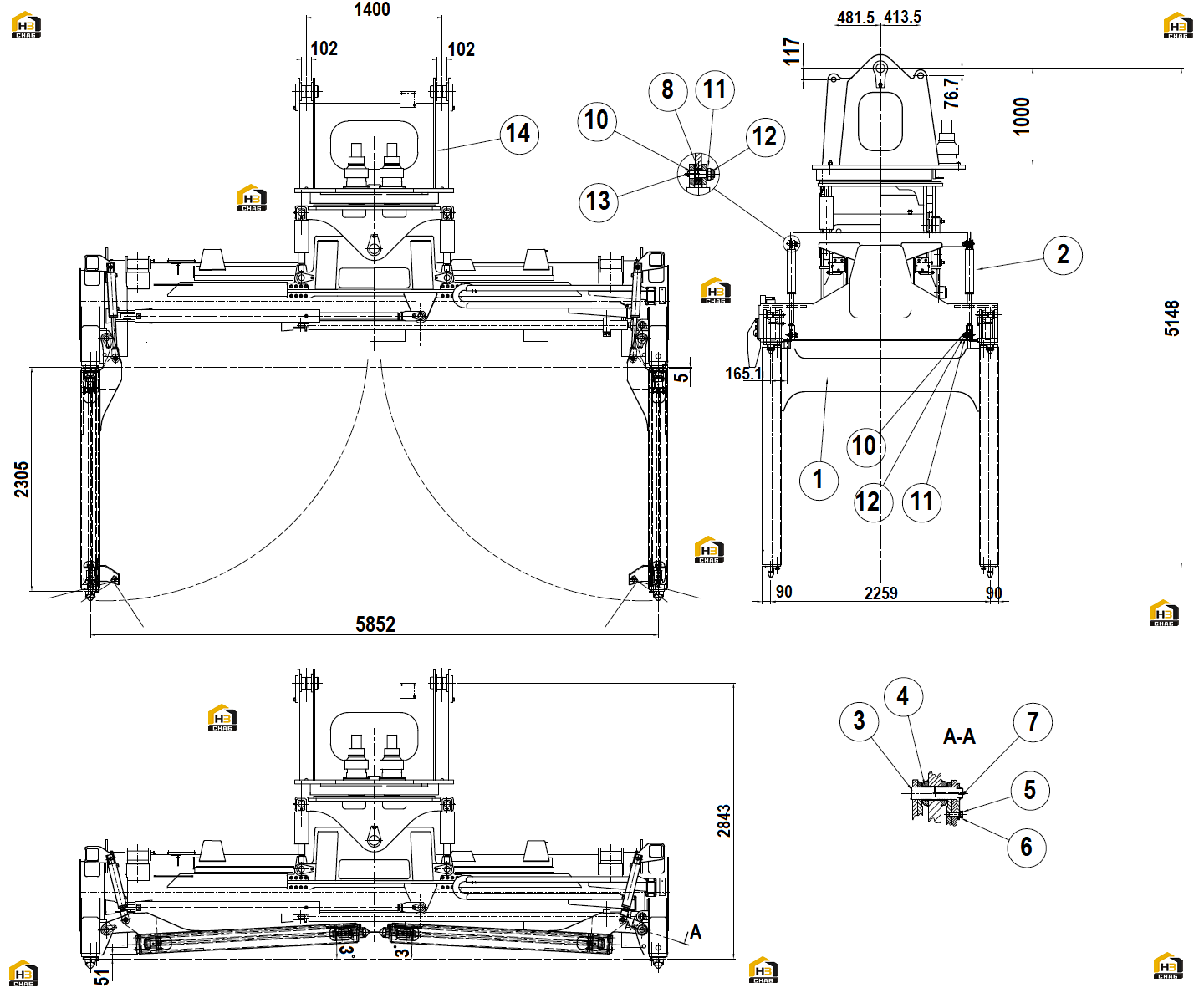

1. седельно-сцепное устройство спредера ts45hrs-eq (часть i)
← 38. система смазки и крепежные детали "comer"
2. седельно-сцепное устройство спредера ts45hrs-eq (часть ii) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:584002
Комплект:2
Примечание:CA
№ на схеме:2
Каталожный номер:584005
Комплект:4
Примечание:EC
№ на схеме:5
Каталожный номер:00495
Комплект:4
Примечание:М16х45 (UNI 5739) (ES)
№ на схеме:6
Каталожный номер:00780
Комплект:4
Примечание:D.16 (UNI 1751) (ES)
№ на схеме:7
Каталожный номер:521843
Комплект:4
Примечание:М10х1 (ES)
№ на схеме:8
Каталожный номер:584371
Комплект:4
Примечание:SKS GEM 30ES-2RS (EE)
№ на схеме:9
Каталожный номер:566314
Комплект:8
Примечание:D.47 (EE) (UNI 7437)
№ на схеме:11
Каталожный номер:00730
Комплект:8
Примечание:(ES) (UNI 6592)
№ на схеме:12
Каталожный номер:00616
Комплект:8
Примечание:М27 (ES) (UNI 7474)
