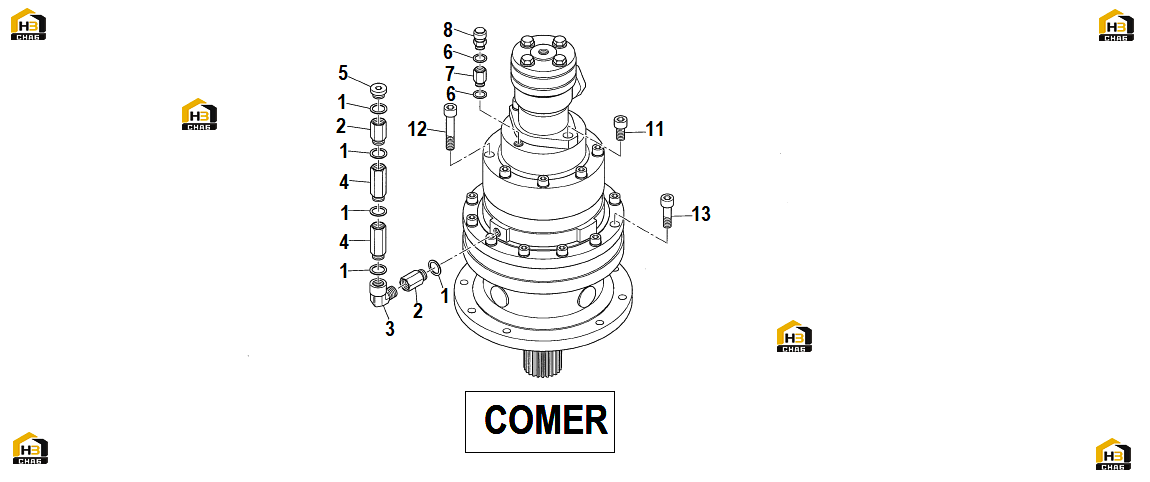

38. система смазки и крепежные детали "comer"
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:100369
Комплект:A.R.
Примечание:D.16x22 (A.R-в случае необходимости (указать кол-во, м., м2)) (если машина оснащена данной запчастью)
№ на схеме:2
Каталожный номер:578624
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2) (если машина оснащена данной запчастью)
№ на схеме:3
Каталожный номер:578623
Комплект:A.R.
Примечание:90° (A.R-в случае необходимости (указать кол-во, м., м2)) (если машина оснащена данной запчастью)
№ на схеме:4
Каталожный номер:578625
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2) (если машина оснащена данной запчастью)
№ на схеме:5
Каталожный номер:540674
Комплект:A.R.
Примечание:3/8"BSPP (A.R-в случае необходимости (указать кол-во, м., м2)) (если машина оснащена данной запчастью)
№ на схеме:11
Каталожный номер:00414
Комплект:2
Примечание:M12x1,75x30
№ на схеме:12
Каталожный номер:200447
Комплект:8
Примечание:M8x85
№ на схеме:13
Каталожный номер:200551
Комплект:16
Примечание:M10x65
