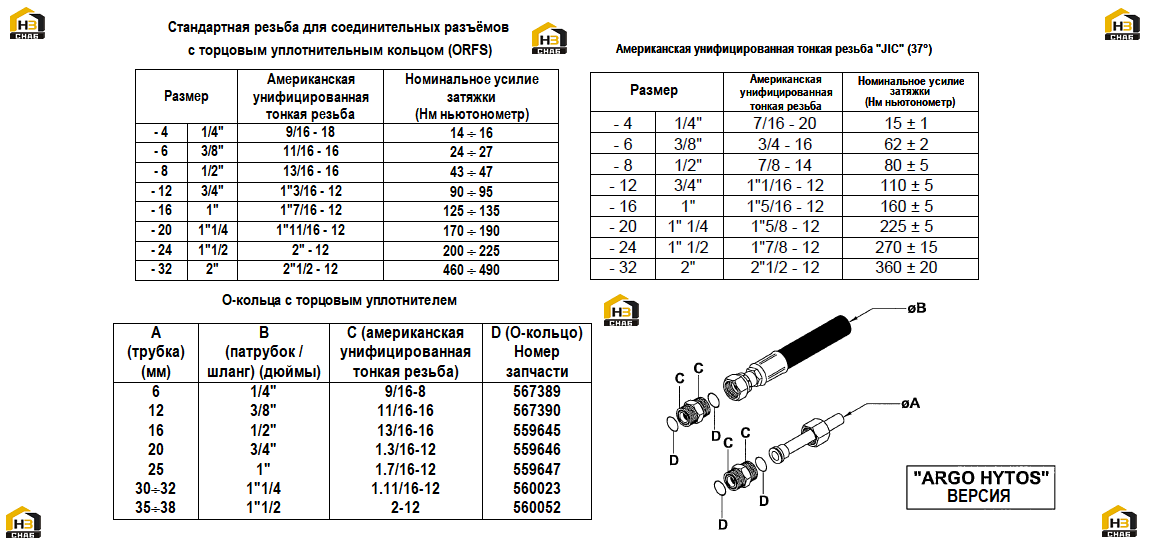

8. гидросистема спредера "argo hytos" (часть ii)
← 7. гидросистема спредера "argo hytos" (часть i)
9. гидросистема спредера "bosch rexroth" (часть i) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:567389
Комплект:1
Примечание:для трубки диаметром 6 мм.
№ на схеме:2
Каталожный номер:567390
Комплект:1
Примечание:для трубки диаметром 12 мм.
№ на схеме:3
Каталожный номер:559645
Комплект:1
Примечание:для трубки диаметром 16 мм.
№ на схеме:4
Каталожный номер:559646
Комплект:1
Примечание:для трубки диаметром 20 мм.
№ на схеме:5
Каталожный номер:559647
Комплект:1
Примечание:для трубки диаметром 25 мм.
№ на схеме:6
Каталожный номер:560023
Комплект:1
Примечание:для трубки диаметром 30-32 мм.
№ на схеме:7
Каталожный номер:560052
Комплект:1
Примечание:для трубки диаметром 35-38 мм.
