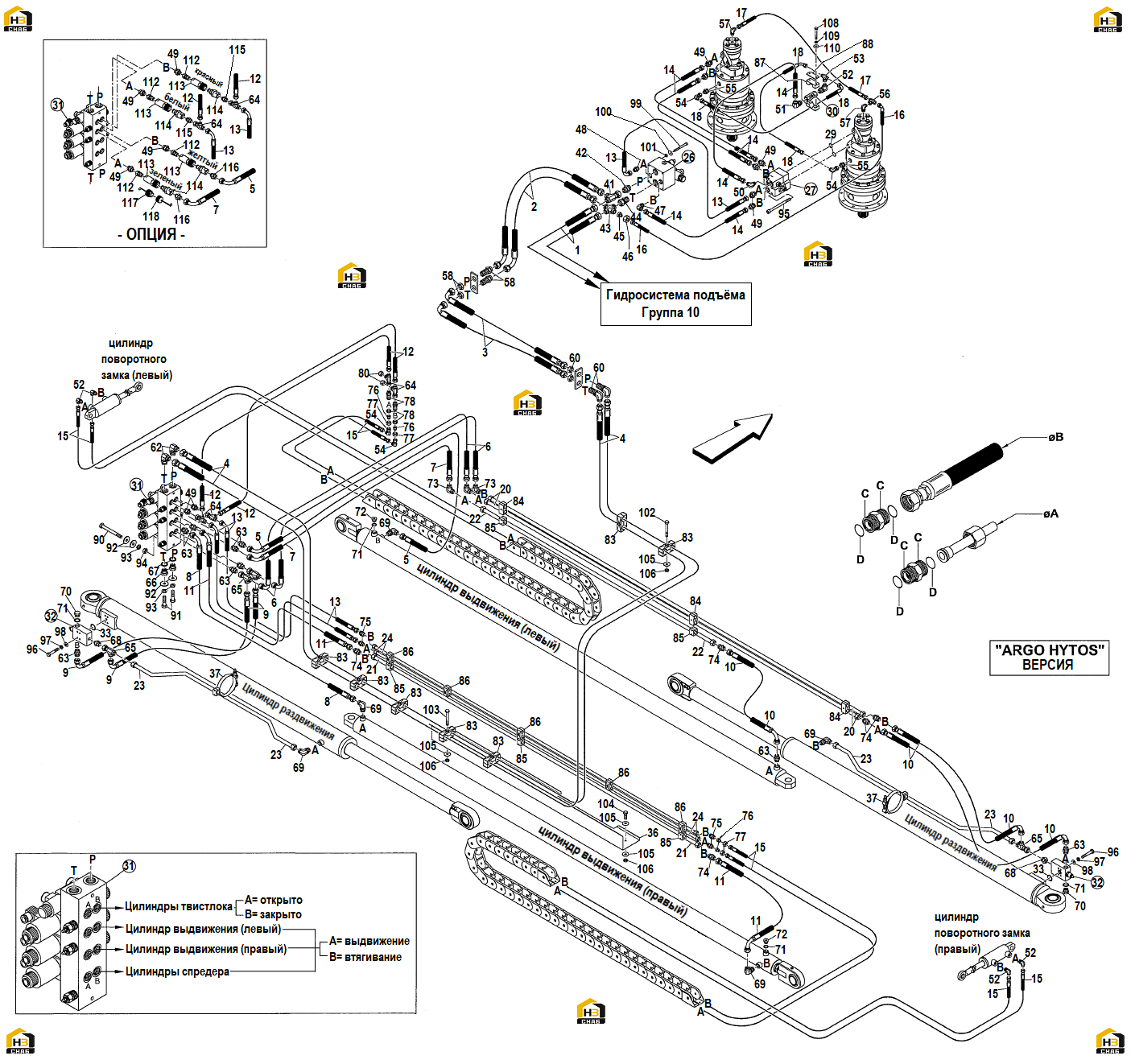

7. гидросистема спредера "argo hytos" (часть i)
← 6. цилиндр раздвижения спредера и пластины скольжения
8. гидросистема спредера "argo hytos" (часть ii) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:517026
Комплект:2
Примечание:Только для ричстакера F381
№ на схеме:1
Каталожный номер:501608
Комплект:2
Примечание:Только для спредера "TS422RS"
№ на схеме:1
Каталожный номер:517335
Комплект:2
Примечание:Только для ричстакеров серии F200 - F300
№ на схеме:4
Каталожный номер:557981
Комплект:2
Примечание:Только для спредера "TS45A1RS"
№ на схеме:26
Каталожный номер:
Комплект:1
Примечание:См. раздел № 19 "Распределитель "587872"
№ на схеме:27
Каталожный номер:
Комплект:1
Примечание:См. раздел № 22 "Клапан "587885"
№ на схеме:31
Каталожный номер:
Комплект:1
Примечание:См. раздел № 17 "Распределитель в сборе "587873"
№ на схеме:32
Каталожный номер:
Комплект:2
Примечание:См. раздел № 21 "Клапан "557751"
№ на схеме:41
Каталожный номер:101342
Комплект:1
Примечание:тройник
№ на схеме:43
Каталожный номер:101175
Комплект:1
Примечание:4 выхода
№ на схеме:53
Каталожный номер:534846
Комплект:1
Примечание:тройник
№ на схеме:56
Каталожный номер:534846
Комплект:1
Примечание:тройник
№ на схеме:64
Каталожный номер:101162
Комплект:4
Примечание:тройник
№ на схеме:65
Каталожный номер:101202
Комплект:4
Примечание:тройник
№ на схеме:90
Каталожный номер:200031
Комплект:2
Примечание:M10x1,5x100
№ на схеме:92
Каталожный номер:00815
Комплект:6
Примечание:D.10xD.30
