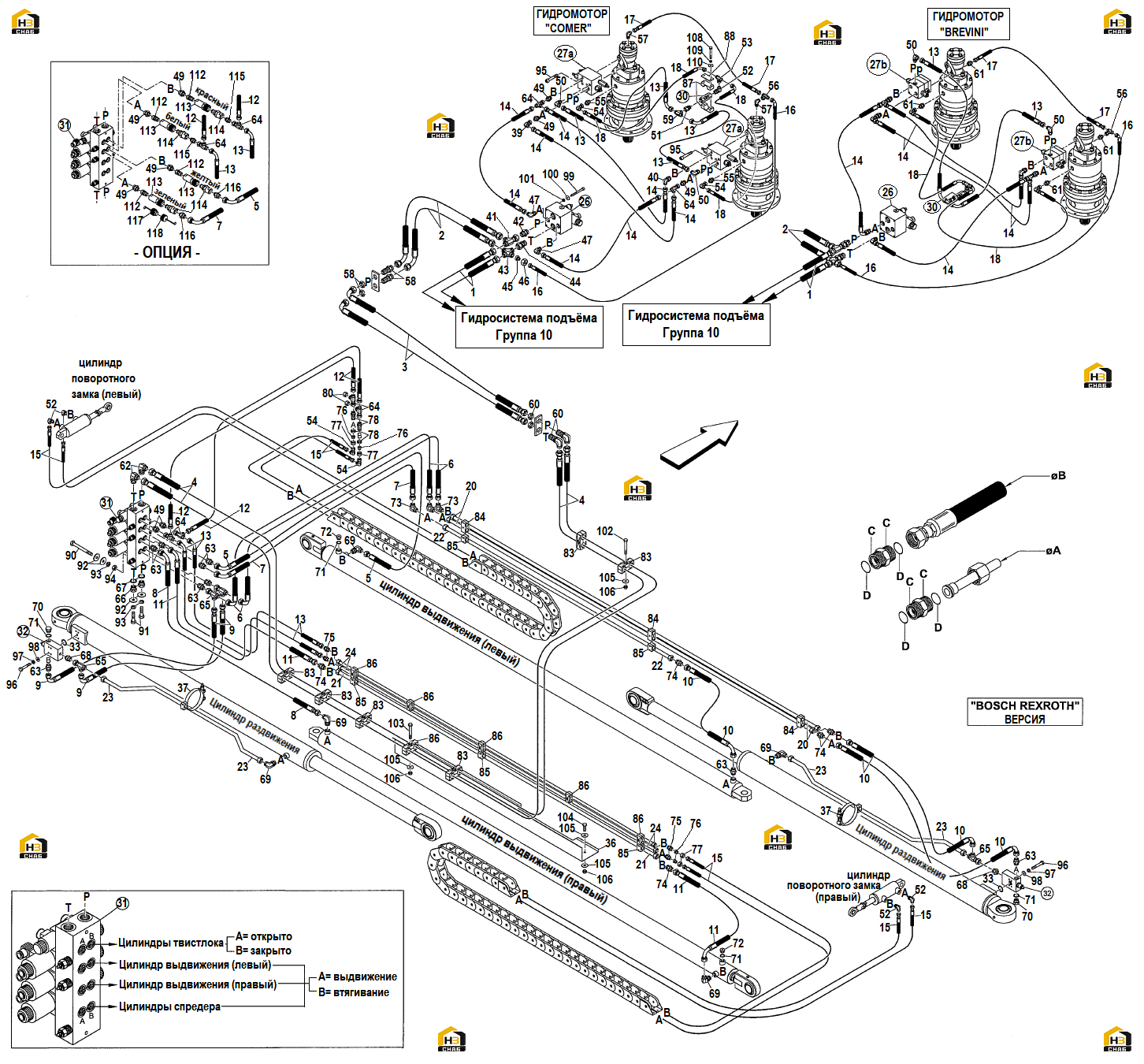

9. гидросистема спредера "bosch rexroth" (часть i)
← 8. гидросистема спредера "argo hytos" (часть ii)
10. гидросистема спредера "bosch rexroth" (часть ii) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:517026
Комплект:2
Примечание:Только для ричстакера F381
№ на схеме:1
Каталожный номер:501608
Комплект:2
Примечание:Только для спредера "TS422RS"
№ на схеме:1
Каталожный номер:517335
Комплект:2
Примечание:Только для ричстакеров серии F200 - F300
№ на схеме:4
Каталожный номер:557981
Комплект:2
Примечание:Только для спредера "TS45A1RS"
№ на схеме:26
Каталожный номер:
Комплект:1
Примечание:См. раздел № 20 "Распределитель "594325"
№ на схеме:27
Каталожный номер:553767
Комплект:2
Примечание:Только для гидромотора "BREVTNI"
№ на схеме:27
Каталожный номер:
Комплект:2
Примечание:Только для гидромотора "COMER" (См. раздел № 23 "Распределитель в сборе "594747")
№ на схеме:31
Каталожный номер:
Комплект:1
Примечание:См. раздел № 18 "Распределитель в сборе "594327"
№ на схеме:32
Каталожный номер:
Комплект:2
Примечание:См. раздел № 21 "Клапан "557751"
№ на схеме:90
Каталожный номер:200031
Комплект:2
Примечание:M10x1,5x100
№ на схеме:92
Каталожный номер:00815
Комплект:6
Примечание:D.10xD.30
