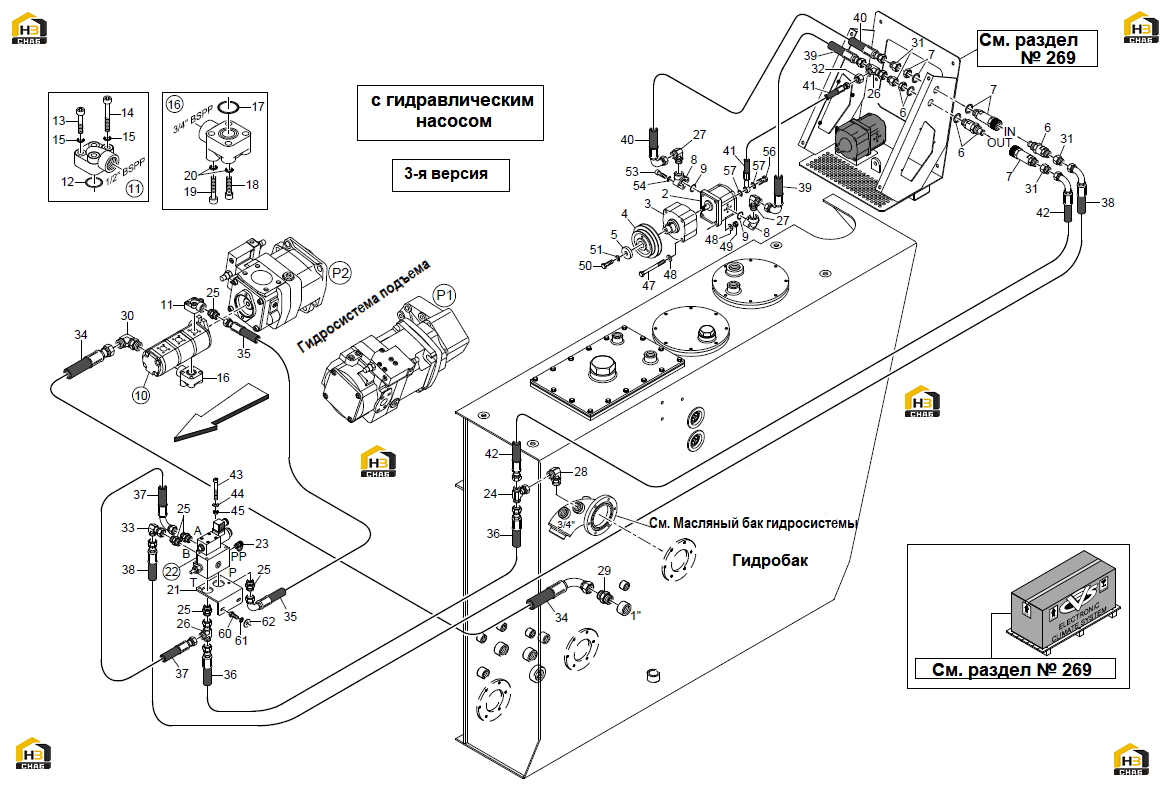

272. Гидросистема климат-контроля - 3-я версия
← 271. Гидросистема климат-контроля - 2-я версия
273. Отопитель дополнительный "AIRTRONIC" (ОПЦИЯ) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:10
Каталожный номер:590156
Комплект:1
Примечание:версия машины с подъёмной кабиной
№ на схеме:10
Каталожный номер:590155
Комплект:1
Примечание:STD (стандарт)
№ на схеме:11
Каталожный номер:101197
Комплект:1
Примечание:90° (1/2”)
№ на схеме:12
Каталожный номер:534722
Комплект:A. R.
Примечание:Включая позицию 11 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:13
Каталожный номер:00122
Комплект:A.R.
Примечание:M6x30 (Включая позицию 11 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:14
Каталожный номер:200162
Комплект:A.R.
Примечание:M6x45 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:15
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 Включая позицию 11 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:16
Каталожный номер:101196
Комплект:1
Примечание:90° (3/4”)
№ на схеме:17
Каталожный номер:100269
Комплект:A.R.
Примечание:Включая позицию 16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:18
Каталожный номер:200160
Комплект:A.R.
Примечание:M6x35 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:19
Каталожный номер:200164
Комплект:A.R.
Примечание:M6x55 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:20
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 Включая позицию 16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:34
Каталожный номер:617004
Комплект:1
Примечание:595684 (1”R1) Lg.4100 DC
№ на схеме:35
Каталожный номер:605421
Комплект:1
Примечание:590531 (1/2”R17) Lg.850 DC
№ на схеме:36
Каталожный номер:601349
Комплект:1
Примечание:590531 (1/2”R17) Lg.4100 DD
№ на схеме:37
Каталожный номер:601751
Комплект:1
Примечание:590531 (1/2”R17) Lg.450 DC
№ на схеме:38
Каталожный номер:619336
Комплект:2
Примечание:590531 (1/2”R17) Lg.7500 DC
№ на схеме:39
Каталожный номер:616998
Комплект:1
Примечание:590531 (1/2”R17) Lg.270 DC
№ на схеме:40
Каталожный номер:616996
Комплект:1
Примечание:590531 (1/2”R17) Lg.420 DC
№ на схеме:41
Каталожный номер:619229
Комплект:1
Примечание:591478 (1/4”R16) Lg.700 DO
№ на схеме:42
Каталожный номер:608321
Комплект:1
Примечание:590531 (1/2”R17) Lg.3200 DC
№ на схеме:56
Каталожный номер:619237
Комплект:1
Примечание:1/4"BSPP
№ на схеме:60 (*)
Каталожный номер:00245
Комплект:2
Примечание:M14x25 (только для F478 S/N) - A26154
№ на схеме:61 (*)
Каталожный номер:601140
Комплект:2
Примечание:D14 (только для F478 S/N) - A26154
№ на схеме:62 (*)
Каталожный номер:00722
Комплект:2
Примечание:D14 (только для F478 S/N) - A26154
