271. Гидросистема климат-контроля - 2-я версия

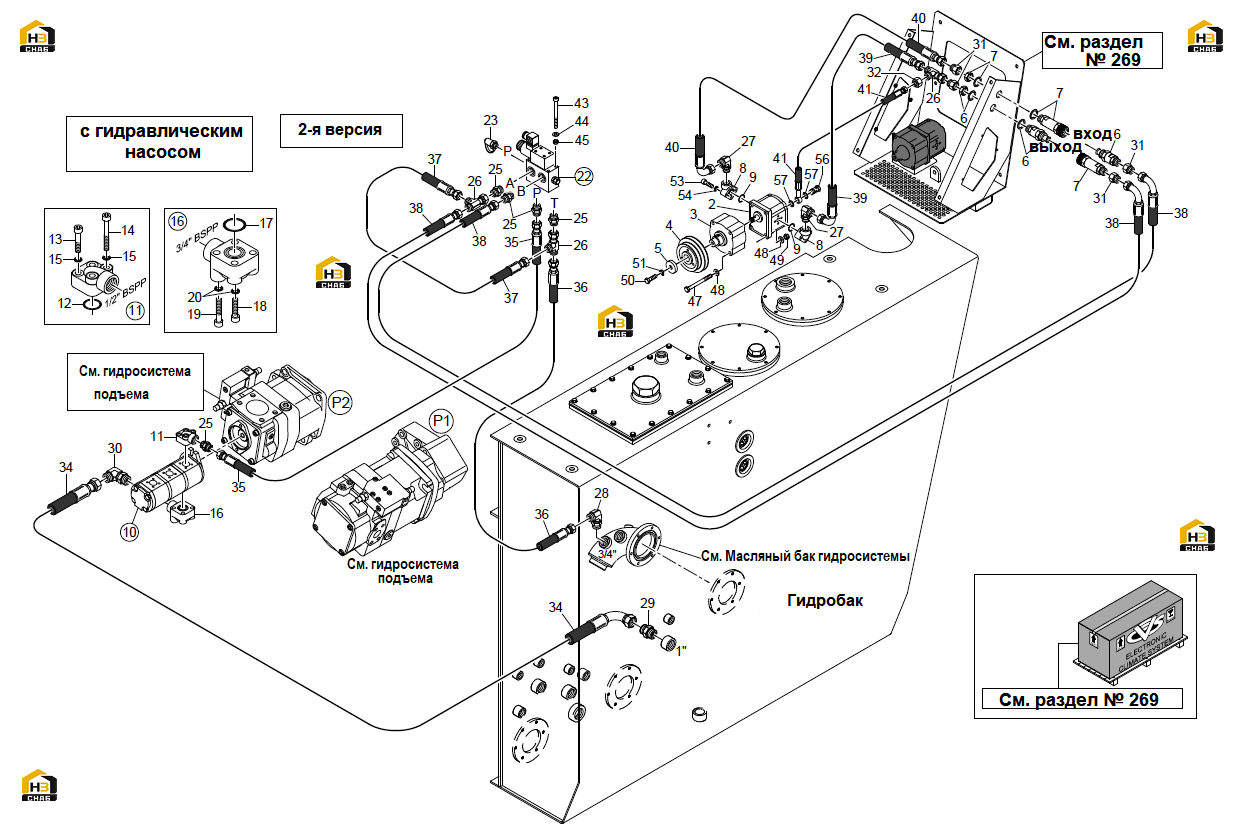

Схема запчастей
Масштаб:
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Каталожный номер:619176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Каталожный номер:591242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Каталожный номер:591243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Каталожный номер:616995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Каталожный номер:591249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Каталожный номер:591248
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Каталожный номер:100048
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Каталожный номер:100259
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Каталожный номер:590156
Комплект:1
Примечание:версия машины с подъёмной кабиной
0 ₽
шт
№ на схеме:10
Каталожный номер:590155
Комплект:1
Примечание:STD (стандарт)
0 ₽
шт
№ на схеме:11
Каталожный номер:101197
Комплект:1
Примечание:90° (1/2”)
0 ₽
шт
№ на схеме:12
Каталожный номер:534722
Комплект:A. R.
Примечание:Включая позицию 11 (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:13
Каталожный номер:00122
Комплект:A.R.
Примечание:M6x30 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:14
Каталожный номер:200162
Комплект:A.R.
Примечание:M6x45 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:15
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:16
Каталожный номер:101196
Комплект:1
Примечание:90° (3/4”)
0 ₽
шт
№ на схеме:17
Каталожный номер:100269
Комплект:A.R.
Примечание:Включая позицию 16 (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:18
Каталожный номер:200160
Комплект:A.R.
Примечание:M6x35 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:19
Каталожный номер:200164
Комплект:A.R.
Примечание:M6x55 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:20
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 Включая позицию 16 (A.R-в случае необходимости (указать кол-во, м., м2))
0 ₽
шт
№ на схеме:22
Каталожный номер:594340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Каталожный номер:101163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Каталожный номер:556749
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:26
Каталожный номер:567987
Комплект:3
Примечание:3 WAYS
0 ₽
шт
№ на схеме:27
Каталожный номер:567938
Комплект:2
Примечание:90°
0 ₽
шт
№ на схеме:28
Каталожный номер:571063
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:29
Каталожный номер:567963
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Каталожный номер:598619
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:31
Каталожный номер:597876
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Каталожный номер:571095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Каталожный номер:617004
Комплект:1
Примечание:595684 (1”R1) Lg.4100 DC
0 ₽
шт
№ на схеме:35
Каталожный номер:617002
Комплект:1
Примечание:590531 (1/2”R17) Lg.6500 DD
0 ₽
шт
№ на схеме:36
Каталожный номер:617000
Комплект:1
Примечание:590531 (1/2”R17) Lg.2650 DD
0 ₽
шт
№ на схеме:37
Каталожный номер:604267
Комплект:1
Примечание:590531 (1/2”R17) Lg.350 DD
0 ₽
шт
№ на схеме:38
Каталожный номер:611027
Комплект:2
Примечание:590531 (1/2”R17) Lg.1400 DC
0 ₽
шт
№ на схеме:39
Каталожный номер:616998
Комплект:1
Примечание:590531 (1/2”R17) Lg.270 DC
0 ₽
шт
№ на схеме:40
Каталожный номер:616996
Комплект:1
Примечание:590531 (1/2”R17) Lg.420 DC
0 ₽
шт
№ на схеме:41
Каталожный номер:619229
Комплект:1
Примечание:591478 (1/4”R16) Lg.700 DO
0 ₽
шт
№ на схеме:43
Каталожный номер:200158
Комплект:2
Примечание:M5x60
0 ₽
шт
№ на схеме:44
Каталожный номер:00720
Комплект:2
Примечание:D5
0 ₽
шт
№ на схеме:45
Каталожный номер:00600
Комплект:2
Примечание:M5
0 ₽
шт
№ на схеме:47
Каталожный номер:200014
Комплект:4
Примечание:M8x80
0 ₽
шт
№ на схеме:48
Каталожный номер:00723
Комплект:8
Примечание:D8
0 ₽
шт
№ на схеме:49
Каталожный номер:00602
Комплект:4
Примечание:M8
0 ₽
шт
№ на схеме:50
Каталожный номер:00093
Комплект:1
Примечание:M8x30
0 ₽
шт
№ на схеме:51
Каталожный номер:00765
Комплект:1
Примечание:D8
0 ₽
шт
№ на схеме:53
Каталожный номер:00099
Комплект:6
Примечание:M6x25
0 ₽
шт
№ на схеме:54
Каталожный номер:601136
Комплект:6
Примечание:D6
0 ₽
шт
№ на схеме:56
Каталожный номер:619237
Комплект:1
Примечание:1/4"BSPP
0 ₽
шт
№ на схеме:57
Каталожный номер:100375
Комплект:2
Примечание:D1/4
