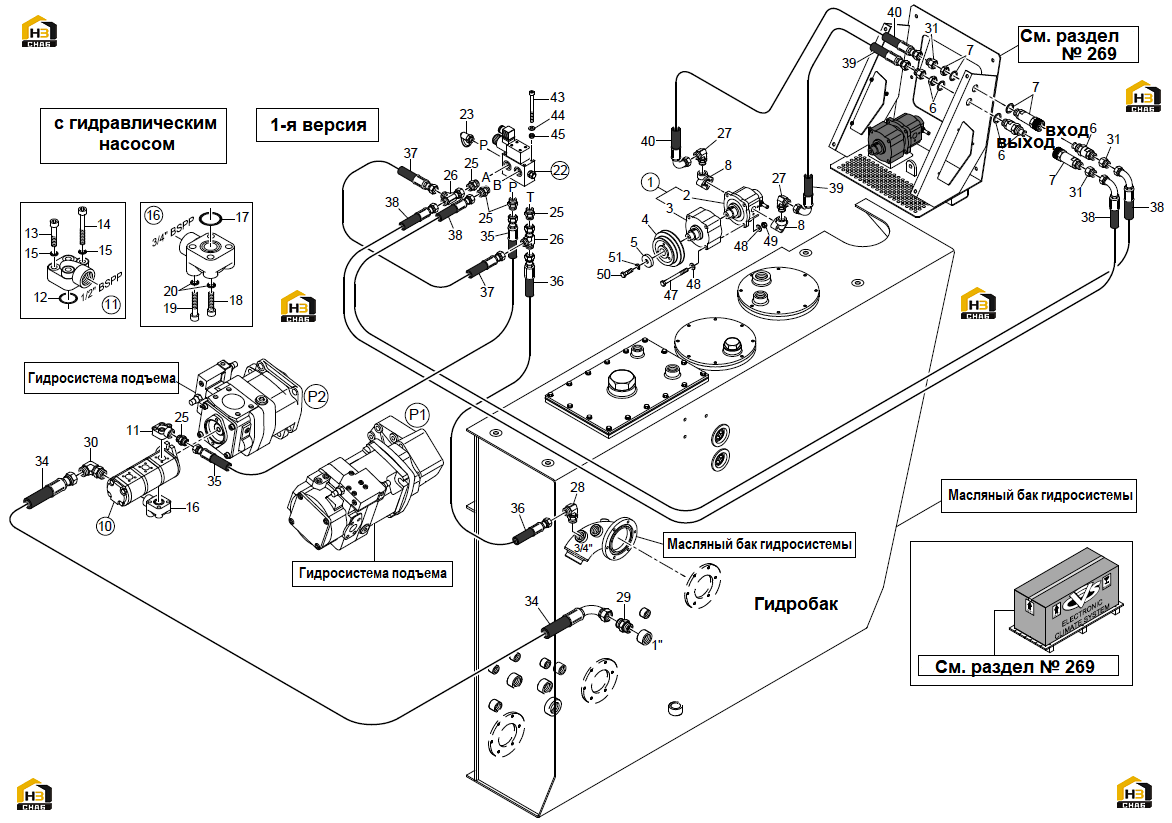

270. Гидросистема климат-контроля - 1-я версия
← 269. Система климат-контроль (электронная) с гидравлическим насосом (рама)
271. Гидросистема климат-контроля - 2-я версия →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:10
Каталожный номер:590156
Комплект:1
Примечание:версия машины с подъёмной кабиной
№ на схеме:10
Каталожный номер:590155
Комплект:1
Примечание:STD (стандарт)
№ на схеме:11
Каталожный номер:101197
Комплект:1
Примечание:90° (1/2”)
№ на схеме:12
Каталожный номер:534722
Комплект:A.R.
Примечание:Включая позицию 11 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:13
Каталожный номер:00122
Комплект:A.R.
Примечание:M6x30 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:14
Каталожный номер:200162
Комплект:A.R.
Примечание:M6x45 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:15
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 (Включая позицию 11) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:16
Каталожный номер:101196
Комплект:1
Примечание:90° (3/4”)
№ на схеме:17
Каталожный номер:100269
Комплект:A.R.
Примечание:Включая позицию 16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:18
Каталожный номер:200160
Комплект:A.R.
Примечание:M6x35 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:19
Каталожный номер:200164
Комплект:A.R.
Примечание:M6x55 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:20
Каталожный номер:601136
Комплект:A.R.
Примечание:D6 (Включая позицию 16) (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:34
Каталожный номер:617004
Комплект:1
Примечание:595684 (1”R1) Lg.4100 DC
№ на схеме:35
Каталожный номер:617002
Комплект:1
Примечание:590531 (1/2”R17) Lg.6500 DD
№ на схеме:36
Каталожный номер:617000
Комплект:1
Примечание:590531 (1/2”R17) Lg.2650 DD
№ на схеме:37
Каталожный номер:604267
Комплект:1
Примечание:590531 (1/2”R17) Lg.350 DD
№ на схеме:38
Каталожный номер:611027
Комплект:2
Примечание:590531 (1/2”R17) Lg.1400 DC
№ на схеме:39
Каталожный номер:616998
Комплект:1
Примечание:590531 (1/2”R17) Lg.270 DC
№ на схеме:40
Каталожный номер:616996
Комплект:1
Примечание:590531 (1/2”R17) Lg.420 DC
