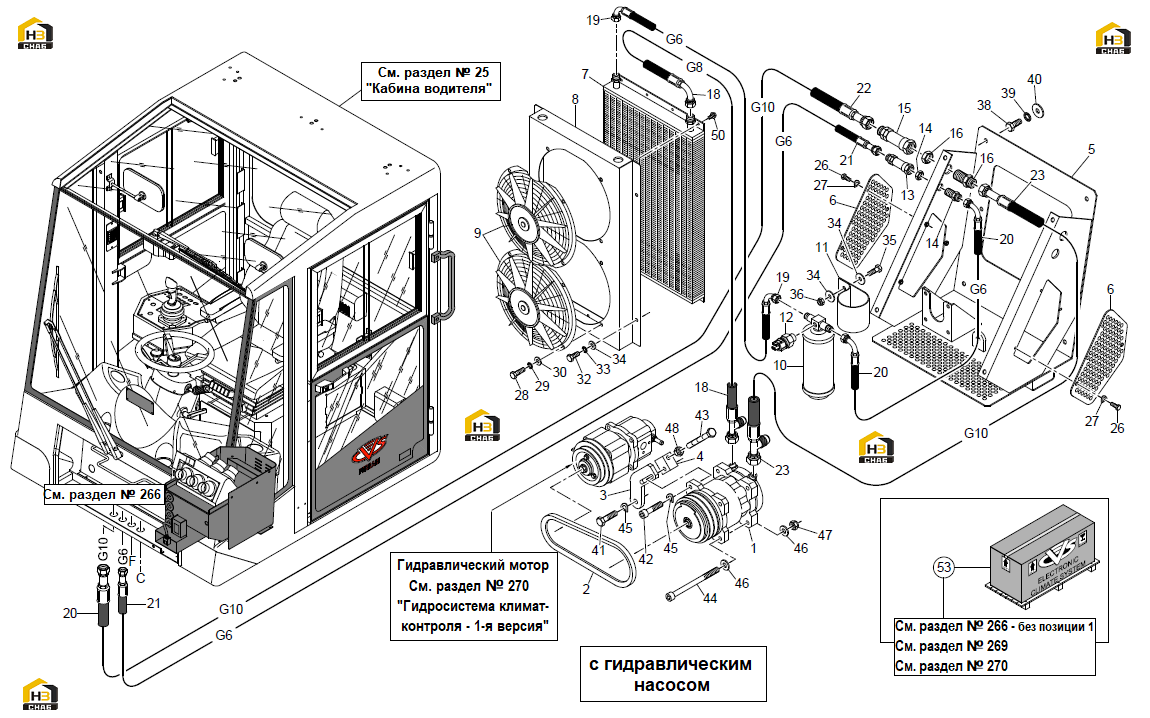

269. Система климат-контроль (электронная) с гидравлическим насосом (рама)

← 268. Система климат-контроль (электронная) (рама) (CUMMINS) 270. Гидросистема климат-контроля - 1-я версия →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPRESSOR

Каталожный номер:591244

Комплект:1

Примечание:

№ на схеме:2

Наименование:BELT

Каталожный номер:591246

Комплект:1

Примечание:

№ на схеме:3

Наименование:TIGHTENER

Каталожный номер:590353

Комплект:1

Примечание:

№ на схеме:4

Наименование:TIGHTENER CONNECTION BLOCK

Каталожный номер:591245

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:591239

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:591258

Комплект:2

Примечание:

№ на схеме:7

Наименование:CONDENSER

Каталожный номер:553147

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:591247

Комплект:1

Примечание:

№ на схеме:9

Наименование:FAN MOTOR

Каталожный номер:587674

Комплект:2

Примечание:

№ на схеме:10

Наименование:FILTER

Каталожный номер:558262

Комплект:1

Примечание:

№ на схеме:11

Наименование:FILTER BRACKET

Каталожный номер:590352

Комплект:1

Примечание:

№ на схеме:12

Наименование:PRESSURE SWITCH

Каталожный номер:587673

Комплект:1

Примечание:

№ на схеме:13

Наименование:FEMALE CONNECTION -G6-

Каталожный номер:591250

Комплект:1

Примечание:G6

№ на схеме:14

Наименование:MALE CONNECTION -G6-

Каталожный номер:591251

Комплект:1

Примечание:G6

№ на схеме:15

Наименование:FEMALE CONNECTION -G10-

Каталожный номер:591252

Комплект:1

Примечание:G10

№ на схеме:16

Наименование:MALE CONNECTION -G10-

Каталожный номер:591253

Комплект:1

Примечание:G10

№ на схеме:18

Наименование:HOSE -G8-

Каталожный номер:591254

Комплект:1

Примечание:G8

№ на схеме:19

Наименование:HOSE -G6-

Каталожный номер:566891

Комплект:1

Примечание:G6

№ на схеме:20

Наименование:HOSE -G6-

Каталожный номер:577340

Комплект:1

Примечание:G6

№ на схеме:21

Наименование:HOSE -G6-

Каталожный номер:616993

Комплект:1

Примечание:G6

№ на схеме:22

Наименование:HOSE -G10-

Каталожный номер:616994

Комплект:1

Примечание:G10

№ на схеме:23

Наименование:HOSE -G10-

Каталожный номер:591255

Комплект:1

Примечание:G10

№ на схеме:26

Наименование:SCREW M6x12

Каталожный номер:00318

Комплект:8

Примечание:M6x12

№ на схеме:27

Наименование:WASHER D6

Каталожный номер:00753

Комплект:8

Примечание:D6

№ на схеме:28

Наименование:SCREW M6x20

Каталожный номер:00152

Комплект:8

Примечание:M6x20

№ на схеме:29

Наименование:SAFETY WASHER D6

Каталожный номер:601136

Комплект:8

Примечание:D6

№ на схеме:30

Наименование:WASHER D6

Каталожный номер:00718

Комплект:8

Примечание:D6

№ на схеме:32

Наименование:SCREW M8x20

Каталожный номер:00468

Комплект:4

Примечание:M8x20

№ на схеме:33

Наименование:SAFETY WASHER D8

Каталожный номер:601137

Комплект:4

Примечание:D8

№ на схеме:34

Наименование:WASHER D8x24

Каталожный номер:00733

Комплект:8

Примечание:D8x24

№ на схеме:35

Наименование:SCREW M8x25

Каталожный номер:00098

Комплект:2

Примечание:M8x25

№ на схеме:36

Наименование:SELF LOCKING NUT M8

Каталожный номер:00602

Комплект:2

Примечание:M8

№ на схеме:38

Наименование:SCREW M10x25

Каталожный номер:00089

Комплект:4

Примечание:M10x25

№ на схеме:39

Наименование:SAFETY WASHER D10

Каталожный номер:601138

Комплект:4

Примечание:D10

№ на схеме:40

Наименование:WASHER D10x30

Каталожный номер:00815

Комплект:4

Примечание:D10x30

№ на схеме:41

Наименование:SCREW M10x30

Каталожный номер:00187

Комплект:1

Примечание:M10x30

№ на схеме:42

Наименование:SCREW M10x45

Каталожный номер:200181

Комплект:1

Примечание:M10x45

№ на схеме:43

Наименование:SCREW M10x100

Каталожный номер:200617

Комплект:1

Примечание:M10x100

№ на схеме:44

Наименование:SCREW M10x130

Каталожный номер:200546

Комплект:1

Примечание:M10x130

№ на схеме:45

Наименование:WASHER D10

Каталожный номер:00766

Комплект:2

Примечание:D10

№ на схеме:46

Наименование:WASHER D10

Каталожный номер:00719

Комплект:2

Примечание:D10

№ на схеме:47

Наименование:SELF LOCKING NUT M10

Каталожный номер:00603

Комплект:1

Примечание:M10

№ на схеме:48

Наименование:NUT M10

Каталожный номер:00519

Комплект:1

Примечание:M10

№ на схеме:50

Наименование:SCREW

Каталожный номер:558263

Комплект:7

Примечание:

№ на схеме:53

Наименование:AIR CONDITIONER ASS.Y SET

Каталожный номер:605515

Комплект:1

Примечание:
