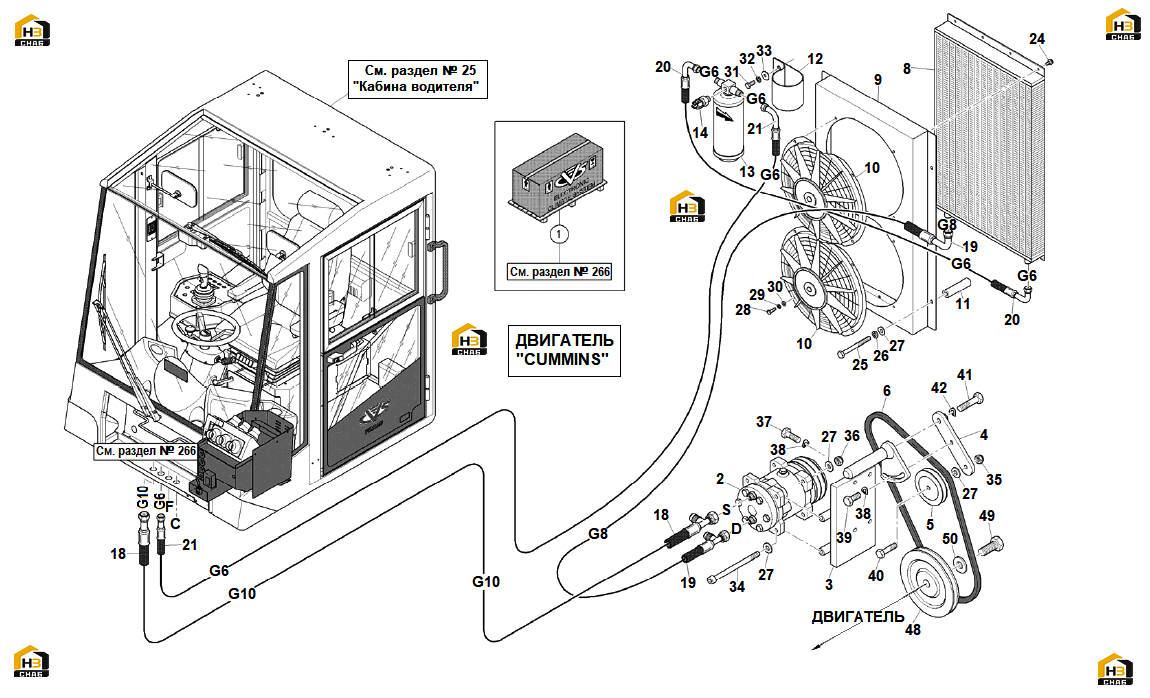

268. Система климат-контроль (электронная) (рама) (CUMMINS)

← 267. Система климат-контроль (электронная) (рама) (SCANIA) 269. Система климат-контроль (электронная) с гидравлическим насосом (рама) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CONDITIONING UNIT SET ASS.Y

Каталожный номер:

Комплект:1

Примечание:См. раздел № 266 "Система климат-контроль (электронная) (кабина)", поз. 1

№ на схеме:2

Наименование:COMPRESSOR ASS.Y

Каталожный номер:564440

Комплект:1

Примечание:

№ на схеме:3

Наименование:COMPRESSOR BRACKETS

Каталожный номер:571986

Комплект:1

Примечание:

№ на схеме:4

Наименование:TIGHTENER

Каталожный номер:571988

Комплект:1

Примечание:

№ на схеме:5

Наименование:PULLEY

Каталожный номер:571989

Комплект:1

Примечание:

№ на схеме:6

Наименование:BELT

Каталожный номер:571987

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONDENSER

Каталожный номер:553147

Комплект:1

Примечание:

№ на схеме:9

Наименование:SUPPORT

Каталожный номер:587675

Комплект:1

Примечание:

№ на схеме:10

Наименование:FAN MOTOR

Каталожный номер:587674

Комплект:2

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:587676

Комплект:4

Примечание:

№ на схеме:12

Наименование:SPACER, OIL FILTER

Каталожный номер:512743

Комплект:1

Примечание:

№ на схеме:13

Наименование:FILTER

Каталожный номер:558262

Комплект:1

Примечание:

№ на схеме:14

Наименование:PRESSURE SWITCH

Каталожный номер:587673

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE G10

Каталожный номер:577342

Комплект:1

Примечание:G10

№ на схеме:19

Наименование:HOSE G8

Каталожный номер:599191

Комплект:1

Примечание:G8

№ на схеме:20

Наименование:HOSE-G6

Каталожный номер:533257

Комплект:1

Примечание:G6

№ на схеме:21

Наименование:HOSE-G6

Каталожный номер:600142

Комплект:1

Примечание:G6

№ на схеме:24

Наименование:SCREW

Каталожный номер:558263

Комплект:7

Примечание:

№ на схеме:25

Наименование:SCREW M10х1,5х100

Каталожный номер:200031

Комплект:4

Примечание:M10х1,5х100

№ на схеме:26

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:4

Примечание:D.10

№ на схеме:27

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:9

Примечание:D.10

№ на схеме:28

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:8

Примечание:M6х1х20

№ на схеме:29

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:8

Примечание:D.6

№ на схеме:30

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:8

Примечание:D.6

№ на схеме:31

Наименование:SCREW M8х1,25х25

Каталожный номер:00098

Комплект:2

Примечание:M8х1,25х25

№ на схеме:32

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:2

Примечание:D.8

№ на схеме:33

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8

№ на схеме:34

Наименование:SCREW M10х130

Каталожный номер:200546

Комплект:2

Примечание:M10х130

№ на схеме:35

Наименование:SELF LOCKING NUT M10х1,5

Каталожный номер:00649

Комплект:1

Примечание:M10х1,5

№ на схеме:36

Наименование:SELF LOCKING NUT M10х1,5

Каталожный номер:00603

Комплект:2

Примечание:M10х1,5

№ на схеме:37

Наименование:SCREW M10х1,5х30

Каталожный номер:00187

Комплект:4

Примечание:M10х1,5х30

№ на схеме:38

Наименование:WASHER D.10

Каталожный номер:00766

Комплект:5

Примечание:D.10

№ на схеме:39

Наименование:SCREW M10х1,5х25

Каталожный номер:00089

Комплект:1

Примечание:M10х1,5х25

№ на схеме:40

Наименование:PIN

Каталожный номер:571990

Комплект:1

Примечание:

№ на схеме:41

Наименование:SCREW M12х1,75х50

Каталожный номер:00243

Комплект:1

Примечание:M12х1,75х50

№ на схеме:42

Наименование:WASHER D.12

Каталожный номер:00756

Комплект:1

Примечание:D.12

№ на схеме:48

Наименование:PULLEY

Каталожный номер:571993

Комплект:1

Примечание:

№ на схеме:49

Наименование:SCREW M20х2,5х50

Каталожный номер:200096

Комплект:1

Примечание:M20х2,5х50

№ на схеме:50

Наименование:FLAT WASHER D.20

Каталожный номер:00716

Комплект:1

Примечание:D.20
