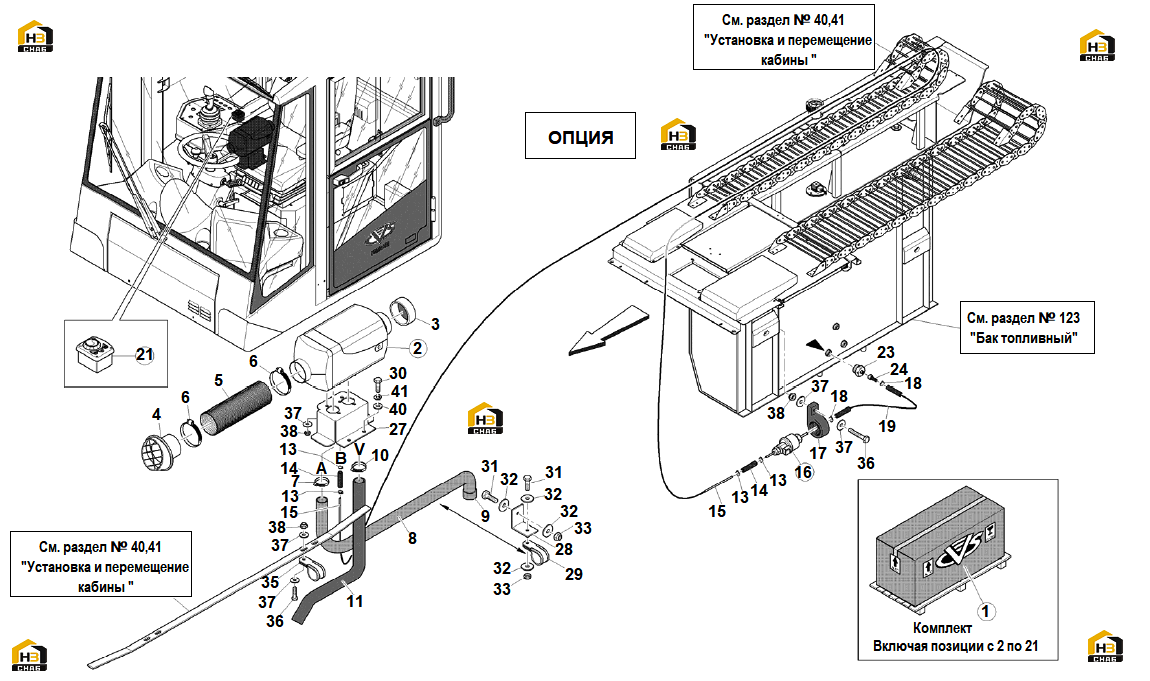

273. Отопитель дополнительный "AIRTRONIC" (ОПЦИЯ)

← 272. Гидросистема климат-контроля - 3-я версия 274. Отопитель дополнительный "AIRTRONIC" (ОПЦИЯ) (версия машины с подъемной кабиной) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATER ASS.Y

Каталожный номер:581045

Комплект:1

Примечание:

№ на схеме:2

Наименование:AI RTRONIC-D2-24V

Каталожный номер:586416

Комплект:1

Примечание:D2-24V

№ на схеме:3

Наименование:PROTECTION GRID

Каталожный номер:551573

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR DIFFUSER

Каталожный номер:586400

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:586411

Комплект:1

Примечание:

№ на схеме:6

Наименование:STRAP

Каталожный номер:100236

Комплект:2

Примечание:

№ на схеме:7

Наименование:STRAP

Каталожный номер:551526

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:586404

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:586405

Комплект:1

Примечание:

№ на схеме:10

Наименование:STRAP

Каталожный номер:586421

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:586406

Комплект:1

Примечание:

№ на схеме:13

Наименование:STRAP

Каталожный номер:586403

Комплект:4

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:586412

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:587600

Комплект:1

Примечание:

№ на схеме:16

Наименование:DOSING PUMP

Каталожный номер:586407

Комплект:1

Примечание:

№ на схеме:17

Наименование:SUPPORT

Каталожный номер:586408

Комплект:1

Примечание:

№ на схеме:18

Наименование:STRAP

Каталожный номер:586409

Комплект:2

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:604710

Комплект:1

Примечание:

№ на схеме:21

Наименование:MINI CONTROLLER

Каталожный номер:586415

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTION

Каталожный номер:544864

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTION

Каталожный номер:101121

Комплект:1

Примечание:

№ на схеме:27

Наименование:AIRTRONIC SUPPORT

Каталожный номер:604033

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRACKET

Каталожный номер:050701

Комплект:1

Примечание:

№ на схеме:29

Наименование:STRAP DM.26

Каталожный номер:102328

Комплект:1

Примечание:DM.26

№ на схеме:30

Наименование:SCREW M8х1,25х40

Каталожный номер:00020

Комплект:4

Примечание:M8х1,25х40

№ на схеме:31

Наименование:SCREW M8х1,25х25

Каталожный номер:00098

Комплект:2

Примечание:M8х1,25х25

№ на схеме:32

Наименование:FLAT WASHER D.8хD.24

Каталожный номер:00733

Комплект:4

Примечание:D.8хD.24

№ на схеме:33

Наименование:SELF LOCKING NUT M8х1,25

Каталожный номер:00602

Комплект:2

Примечание:M8х1,25

№ на схеме:35

Наименование:STRAP DM.30

Каталожный номер:102329

Комплект:1

Примечание:DM.30

№ на схеме:36

Наименование:SCREW M6х1х25

Каталожный номер:00465

Комплект:2

Примечание:M6х1х25

№ на схеме:37

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:5

Примечание:D.6хD.18

№ на схеме:38

Наименование:SELF LOCKING NUT M6х1

Каталожный номер:00601

Комплект:3

Примечание:M6х1

№ на схеме:40

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:4

Примечание:D.8

№ на схеме:41

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:4

Примечание:D.8
