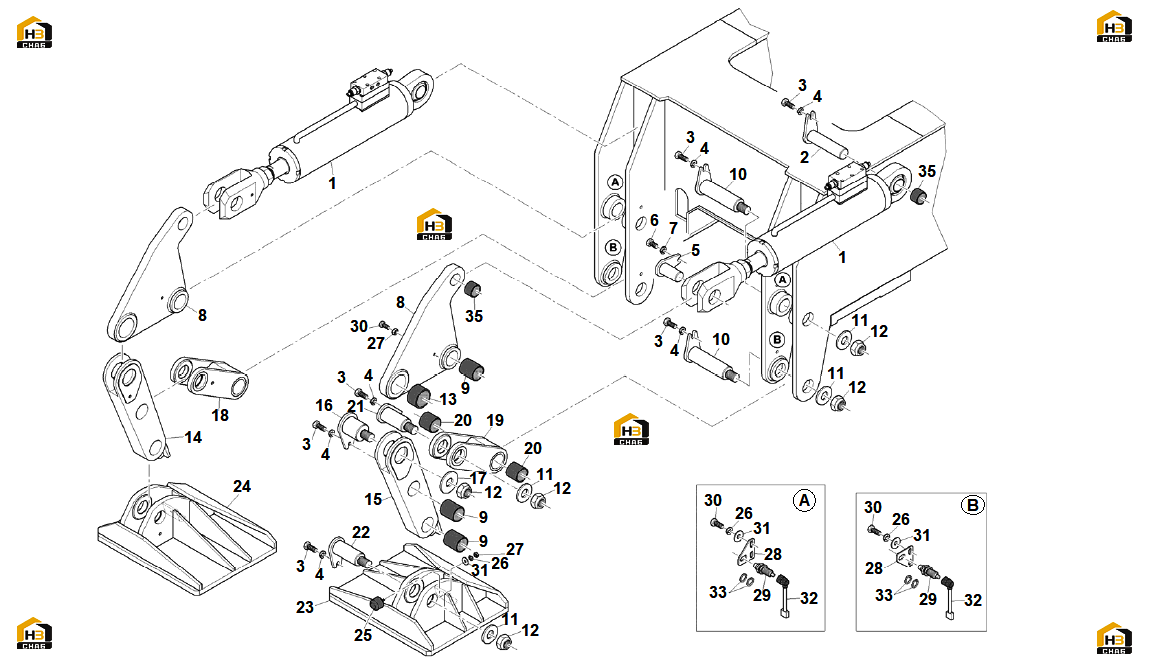

260. Опоры выносные (аутригеры)
← 259. Гидросистема выносных опор (аутригеров) F481 (REXROTH)
261. Гидросистема выносных опор (аутригеров) F400 (REXROTH) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:2
Примечание:См. раздел № 262 "Цилиндр для выносных опор (аутригеров) (часть I)" Поз. 1
№ на схеме:4
Каталожный номер:601142
Комплект:12
Примечание:D.18
№ на схеме:7
Каталожный номер:601141
Комплект:2
Примечание:D.16
№ на схеме:12
Каталожный номер:00642
Комплект:10
Примечание:M48х3
№ на схеме:23
Каталожный номер:555640
Комплект:1
Примечание:для шин 18.00 R33
№ на схеме:23
Каталожный номер:589701
Комплект:1
Примечание:для шин 18.00 R25
№ на схеме:24
Каталожный номер:555766
Комплект:1
Примечание:для шин 18.00 R33
№ на схеме:24
Каталожный номер:589698
Комплект:1
Примечание:для шин 18.00 R25
№ на схеме:26
Каталожный номер:601138
Комплект:10
Примечание:D.10
№ на схеме:30
Каталожный номер:00187
Комплект:10
Примечание:M10х1,5х30
№ на схеме:31
Каталожный номер:00815
Комплект:10
Примечание:D.10хD.30
