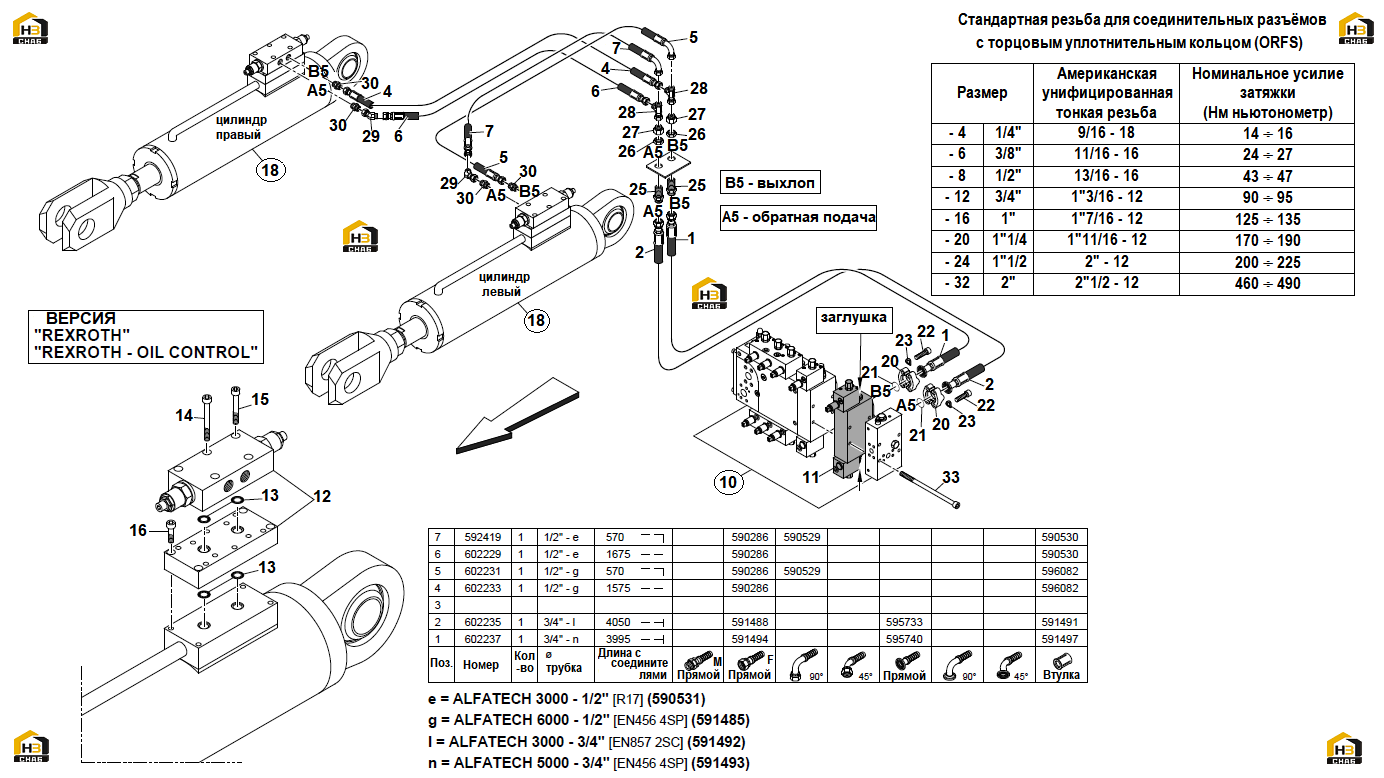

261. Гидросистема выносных опор (аутригеров) F400 (REXROTH)

← 260. Опоры выносные (аутригеры) 262. Цилиндр для выносных опор (аутригеров) (часть I) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шланг гибкий

Каталожный номер:602237

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шланг гибкий

Каталожный номер:602235

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг гибкий

Каталожный номер:602233

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шланг гибкий

Каталожный номер:602231

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланг гибкий

Каталожный номер:602229

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг гибкий

Каталожный номер:592419

Комплект:1

Примечание:

№ на схеме:10

Наименование:Распределитель

Каталожный номер:594945

Комплект:/

Примечание:

№ на схеме:11

Наименование:Элемент распределителя

Каталожный номер:599706

Комплект:1

Примечание:

№ на схеме:12

Наименование:Клапан

Каталожный номер:554974

Комплект:2

Примечание:

№ на схеме:13

Наименование:О-кольцо

Каталожный номер:544435

Комплект:8

Примечание:

№ на схеме:14

Наименование:Болт M10x90

Каталожный номер:200397

Комплект:2

Примечание:M10x90

№ на схеме:15

Наименование:Болт M10x70

Каталожный номер:200184

Комплект:8

Примечание:M10x70

№ на схеме:16

Наименование:Болт M10x35

Каталожный номер:200142

Комплект:10

Примечание:M10x35

№ на схеме:18

Наименование:Стабилизаторы цилиндра

Каталожный номер:

Комплект:/

Примечание:

№ на схеме:20

Наименование:Фланец

Каталожный номер:101157

Комплект:4

Примечание:1" SAE 6000

№ на схеме:21

Наименование:О-кольцо

Каталожный номер:100274

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт M12x40

Каталожный номер:200188

Комплект:8

Примечание:M12x40

№ на схеме:23

Наименование:Прокладка кольцевая D.12

Каталожный номер:601139

Комплект:8

Примечание:D.12

№ на схеме:25

Наименование:Штуцер

Каталожный номер:568007

Комплект:2

Примечание:

№ на схеме:26

Наименование:Гайка

Каталожный номер:568010

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2) Включая позицию 25

№ на схеме:27

Наименование:Адаптер

Каталожный номер:556582

Комплект:2

Примечание:

№ на схеме:28

Наименование:Тройник

Каталожный номер:567987

Комплект:2

Примечание:

№ на схеме:29

Наименование:Штуцер 45°

Каталожный номер:586702

Комплект:2

Примечание:

№ на схеме:30

Наименование:Штуцер

Каталожный номер:556749

Комплект:4

Примечание:

№ на схеме:33

Наименование:Болт M12x220 (12.9)

Каталожный номер:200611

Комплект:4

Примечание:M12x220 (12.9)
