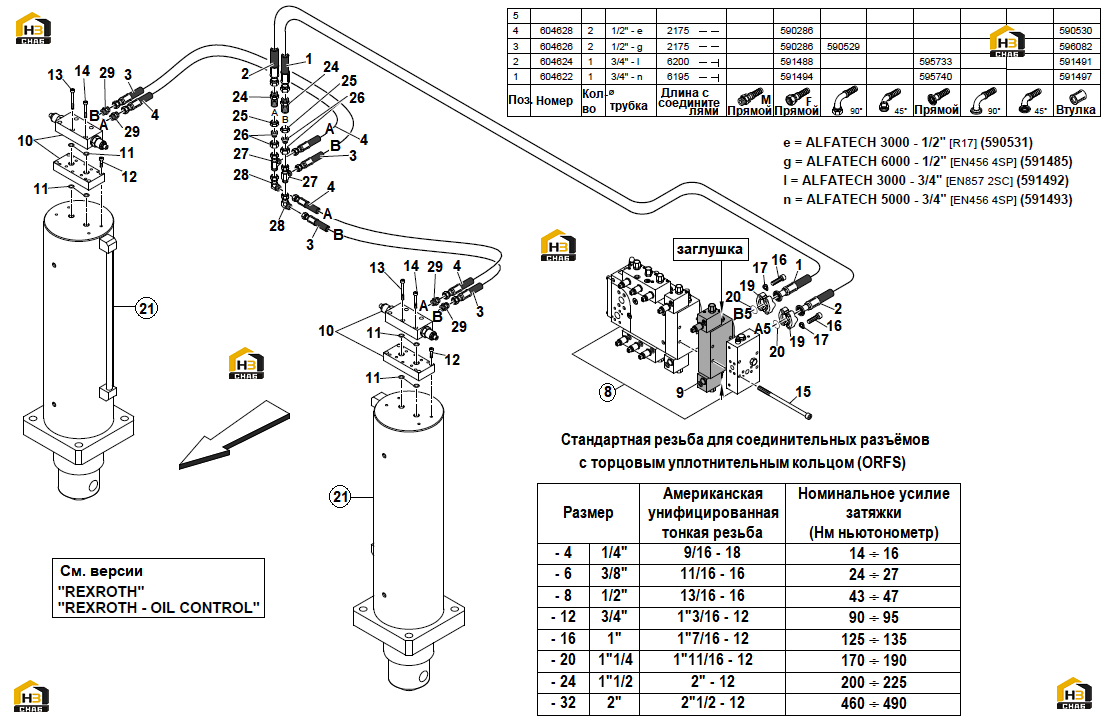

259. Гидросистема выносных опор (аутригеров) F481 (REXROTH)

← 258. Опоры выносные (аутригеры) для F481 (2-я версия) 260. Опоры выносные (аутригеры) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шланг гибкий

Каталожный номер:604622

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шланг гибкий

Каталожный номер:604624

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шланг гибкий

Каталожный номер:604626

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шланг гибкий

Каталожный номер:604628

Комплект:2

Примечание:

№ на схеме:8

Наименование:Распределитель С.

Каталожный номер:594945

Комплект:/

Примечание:

№ на схеме:9

Наименование:Фиксатор распределителя

Каталожный номер:599706

Комплект:1

Примечание:входит в позицию 8

№ на схеме:10

Наименование:Клапан

Каталожный номер:584498

Комплект:2

Примечание:

№ на схеме:11

Наименование:О-кольцо

Каталожный номер:544435

Комплект:8

Примечание:

№ на схеме:12

Наименование:Болт M10x35

Каталожный номер:200142

Комплект:10

Примечание:M10x35

№ на схеме:13

Наименование:Болт M10x90

Каталожный номер:200397

Комплект:2

Примечание:M10x90

№ на схеме:14

Наименование:Болт M10x70

Каталожный номер:200184

Комплект:8

Примечание:M10x70

№ на схеме:15

Наименование:Болт M12 x220 (12.9)

Каталожный номер:200611

Комплект:4

Примечание:M12 x220 (12.9)

№ на схеме:16

Наименование:Болт M12x40

Каталожный номер:200188

Комплект:8

Примечание:M12x40

№ на схеме:17

Наименование:Прокладка кольцевая D.12

Каталожный номер:601139

Комплект:8

Примечание:D.12

№ на схеме:19

Наименование:Фланец

Каталожный номер:101157

Комплект:4

Примечание:1" SAE 6000

№ на схеме:20

Наименование:О-кольцо

Каталожный номер:100274

Комплект:2

Примечание:

№ на схеме:21

Наименование:Цилиндр стабилизатор

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:Штуцер

Каталожный номер:568007

Комплект:2

Примечание:

№ на схеме:25

Наименование:Штуцер и гайка

Каталожный номер:568010

Комплект:/

Примечание:

№ на схеме:26

Наименование:Муфта переходная

Каталожный номер:556582

Комплект:2

Примечание:

№ на схеме:27

Наименование:Тройник

Каталожный номер:567987

Комплект:2

Примечание:

№ на схеме:28

Наименование:Патрубок 90°

Каталожный номер:556750

Комплект:2

Примечание:

№ на схеме:29

Наименование:Патрубок

Каталожный номер:567962

Комплект:4

Примечание:
