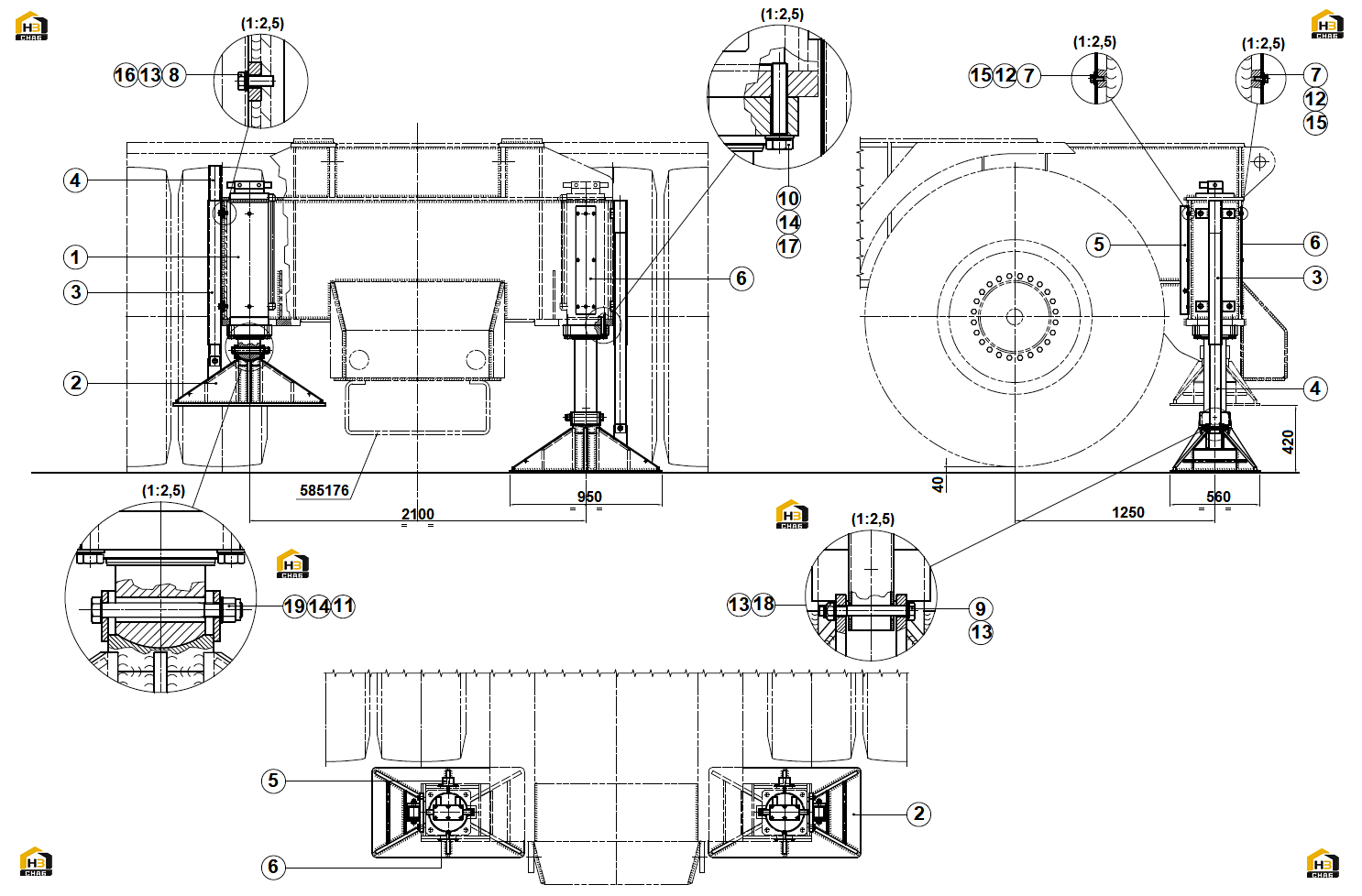

258. Опоры выносные (аутригеры) для F481 (2-я версия)
← 257. Опоры выносные (аутригеры) (только для F481)
259. Гидросистема выносных опор (аутригеров) F481 (REXROTH) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:613594
Комплект:2
Примечание:FC
№ на схеме:4
Каталожный номер:613595
Комплект:2
Примечание:ED
№ на схеме:7
Каталожный номер:00092
Комплект:24
Примечание:ES М6х16 UNI 5739
№ на схеме:8
Каталожный номер:00495
Комплект:8
Примечание:ES М16х45 UNI 5739
№ на схеме:9
Каталожный номер:200078
Комплект:2
Примечание:ES М16х140 UNI 5737
№ на схеме:10
Каталожный номер:200119
Комплект:8
Примечание:ES М24х120 UNI 5737
№ на схеме:11
Каталожный номер:200606
Комплект:2
Примечание:ES М24х220 UNI 5737
№ на схеме:12
Каталожный номер:00735
Комплект:24
Примечание:ES D.6,6x18 UNI 6593
№ на схеме:13
Каталожный номер:00708
Комплект:12
Примечание:ES D.17x30 UNI 6592
№ на схеме:14
Каталожный номер:00794
Комплект:10
Примечание:ES D.25x44 UNI 6592
№ на схеме:15
Каталожный номер:00774
Комплект:24
Примечание:ES D.6 UNI 1751
№ на схеме:16
Каталожный номер:601141
Комплект:8
Примечание:ES D.16 BN 792
№ на схеме:17
Каталожный номер:601145
Комплект:8
Примечание:ES D.24 BN 792
№ на схеме:18
Каталожный номер:00610
Комплект:2
Примечание:ES M16 UNI 7473
№ на схеме:19
Каталожный номер:00622
Комплект:2
Примечание:ES M24 UNI 7473
