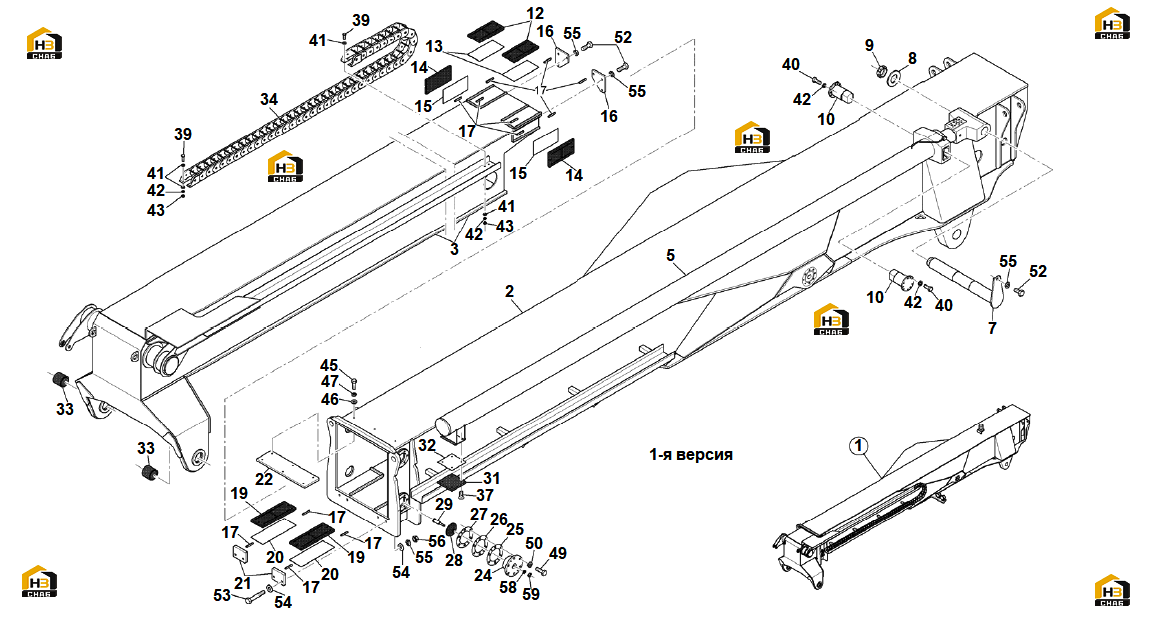

242. Стрела (1-я версия)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:600805
Комплект:
Примечание:Для 5 версии (короткая стрела)
№ на схеме:1
Каталожный номер:604722
Комплект:
Примечание:Для 6 версии (ТОЛЬКО ДЛЯ F481)
№ на схеме:1
Каталожный номер:599646
Комплект:
Примечание:Для 5 версии STD (стандарт)
№ на схеме:2
Каталожный номер:604721
Комплект:1
Примечание:Для 6 версии (ТОЛЬКО ДЛЯ F481)
№ на схеме:2
Каталожный номер:599603
Комплект:1
Примечание:Для 6 версии
№ на схеме:2
Каталожный номер:600693
Комплект:1
Примечание:Для 5 версии (короткая стрела)
№ на схеме:2
Каталожный номер:599647
Комплект:1
Примечание:Для 5 версии STD (стандарт)
№ на схеме:3
Каталожный номер:600776
Комплект:1
Примечание:Для 5 версии (короткая стрела)
№ на схеме:3
Каталожный номер:588207
Комплект:1
Примечание:Для 5 версии STD (стандарт)
№ на схеме:3
Каталожный номер:584910
Комплект:1
Примечание:Для 6 версии (F481 ВКЛЮЧЕНА)
№ на схеме:5
Каталожный номер:
Комплект:1
Примечание:TAB. 1102/A Ref. 1
№ на схеме:13
Каталожный номер:576700
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:15
Каталожный номер:576701
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:20
Каталожный номер:576702
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:25
Каталожный номер:569984
Комплект:A.R.
Примечание:3 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:26
Каталожный номер:569985
Комплект:A.R.
Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:27
Каталожный номер:569986
Комплект:A.R.
Примечание:0,5 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:31
Каталожный номер:539946
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:32
Каталожный номер:576689
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:37
Каталожный номер:200213
Комплект:4
Примечание:M8x1,25x20 (если машина оснащена данной запчастью)
№ на схеме:40
Каталожный номер:00091
Комплект:12
Примечание:M10x1,5x35
№ на схеме:42
Каталожный номер:601138
Комплект:20
Примечание:D.10
№ на схеме:47
Каталожный номер:601141
Комплект:6
Примечание:D.16
№ на схеме:49
Каталожный номер:200543
Комплект:24
Примечание:M18x2,5x55
№ на схеме:50
Каталожный номер:601142
Комплект:24
Примечание:D.18
№ на схеме:53
Каталожный номер:200107
Комплект:4
Примечание:M20x2,5x100
№ на схеме:55
Каталожный номер:601143
Комплект:11
Примечание:D.20
№ на схеме:56
Каталожный номер:00614
Комплект:4
Примечание:M20x2,5
№ на схеме:58
Каталожный номер:601139
Комплект:4
Примечание:D.12
