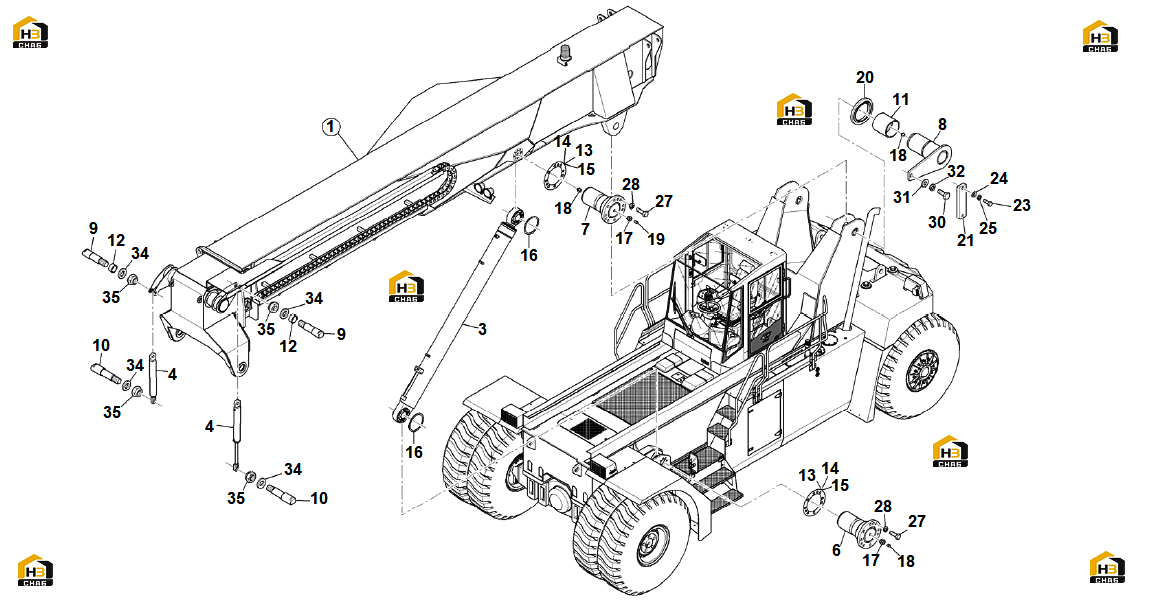

241. Установка стелы и цилиндров
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:1
Примечание:См. раздел № 242 "Стрела (1-я версия)"
№ на схеме:3
Каталожный номер:
Комплект:2
Примечание:См. раздел № 249 и 252 "Цилиндр подъёма стрелы" Поз. 1
№ на схеме:4
Каталожный номер:
Комплект:2
Примечание:См. раздел № 253 "Цилиндр опрокидывания - стрела/спредер" Поз. 1
№ на схеме:13
Каталожный номер:536805
Комплект:A.R.
Примечание:1 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:14
Каталожный номер:536806
Комплект:A.R.
Примечание:0,5 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:15
Каталожный номер:572730
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:16
Каталожный номер:558503
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:23
Каталожный номер:200669
Комплект:4
Примечание:M18х2,5х35 (со ссылкой на №21 P/N 604494)
№ на схеме:23
Каталожный номер:00478
Комплект:4
Примечание:M12х1,75х25 (со ссылкой на №21 P/N 598779)
№ на схеме:24
Каталожный номер:00790
Комплект:4
Примечание:D.18 (со ссылкой на №21 P/N 604494)
№ на схеме:24
Каталожный номер:00726
Комплект:4
Примечание:D.12 (со ссылкой на №21 P/N 598779)
№ на схеме:25
Каталожный номер:601142
Комплект:4
Примечание:D.18 (со ссылкой на №21 P/N 604494)
№ на схеме:25
Каталожный номер:601139
Комплект:4
Примечание:D.12 (со ссылкой на №21 P/N 598779)
№ на схеме:28
Каталожный номер:601141
Комплект:32
Примечание:D.16
№ на схеме:30
Каталожный номер:200096
Комплект:2
Примечание:M20х2,5х50
№ на схеме:32
Каталожный номер:601143
Комплект:2
Примечание:D.20
№ на схеме:35
Каталожный номер:00640
Комплект:4
Примечание:M42х3
