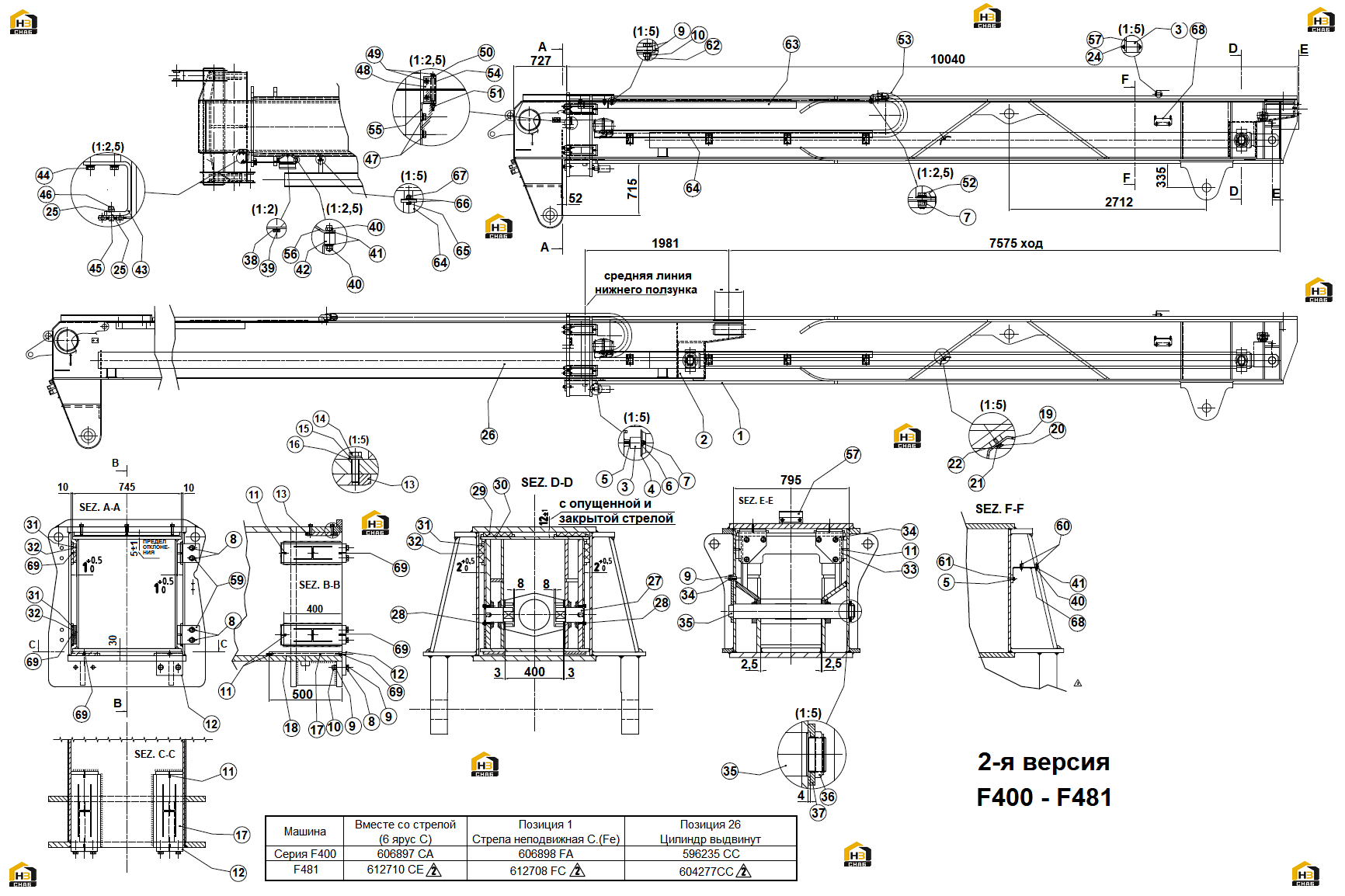

243. Стрела (2-я версия)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:606898
Комплект:1
Примечание:FA см. таблицу на рисунке
№ на схеме:5
Каталожный номер:601138
Комплект:28
Примечание:ES 10,5x16 BN792
№ на схеме:6
Каталожный номер:00719
Комплект:26
Примечание:ES 10,5x21 UNI6592
№ на схеме:7
Каталожный номер:00603
Комплект:16
Примечание:ES M10 DIN982
№ на схеме:8
Каталожный номер:200107
Комплект:12
Примечание:ES M20x100 UNI5737
№ на схеме:9
Каталожный номер:00716
Комплект:24
Примечание:ES 21x37 UNI6592
№ на схеме:10
Каталожный номер:00614
Комплект:12
Примечание:ES M20 DIN 982
№ на схеме:11
Каталожный номер:101811
Комплект:14
Примечание:ES d.5x40 UNI 6875
№ на схеме:14
Каталожный номер:200306
Комплект:6
Примечание:ES M16x60 UNI 5740 10.9
№ на схеме:15
Каталожный номер:601141
Комплект:6
Примечание:ES 17x24 BN792
№ на схеме:16
Каталожный номер:00731
Комплект:6
Примечание:ES 17x30 UNI6592
№ на схеме:19
Каталожный номер:576691
Комплект:2
Примечание:ES номер 1 (версия машины с подъёмной кабиной)
№ на схеме:20
Каталожный номер:00087
Комплект:6
Примечание:ES M14x35 UNI 5737
№ на схеме:21
Каталожный номер:601140
Комплект:6
Примечание:ES 15x22 BN792
№ на схеме:22
Каталожный номер:00722
Комплект:12
Примечание:ES 15x28 UNI6592
№ на схеме:24
Каталожный номер:00649
Комплект:4
Примечание:ES M10 DIN985
№ на схеме:25
Каталожный номер:00723
Комплект:2
Примечание:ES 8,4x17 UNI6592
№ на схеме:26
Каталожный номер:596235
Комплект:1
Примечание:СС см. таблицу
№ на схеме:26
Каталожный номер:604277
Комплект:1
Примечание:СС см. таблицу
№ на схеме:28
Каталожный номер:00091
Комплект:12
Примечание:ES M10x35 UNI5739
№ на схеме:34
Каталожный номер:200401
Комплект:7
Примечание:ES M20x45 UNI5739
№ на схеме:38
Каталожный номер:601137
Комплект:2
Примечание:ES 8,4x13 BN792
№ на схеме:41
Каталожный номер:00735
Комплект:8
Примечание:ES d6 UNI6593
№ на схеме:44
Каталожный номер:00089
Комплект:2
Примечание:ES M10x25 UNI5739
№ на схеме:47
Каталожный номер:00733
Комплект:2
Примечание:ES d8 UNI6593
№ на схеме:49
Каталожный номер:200456
Комплект:4
Примечание:ES M5x80 UNI5931
№ на схеме:50
Каталожный номер:00720
Комплект:8
Примечание:ES 5,3x10 UNI6592
№ на схеме:57
Каталожный номер:597865
Комплект:1
Примечание:ED (ОПЦИЯ)
№ на схеме:59
Каталожный номер:607368
Комплект:4
Примечание:EE
№ на схеме:61
Каталожный номер:00471
Комплект:4
Примечание:ES M10x16 UNI5739
№ на схеме:62
Каталожный номер:200099
Комплект:6
Примечание:ES M20x60 UNI5739
№ на схеме:63
Каталожный номер:611228
Комплект:1
Примечание:FC
№ на схеме:64
Каталожный номер:611225
Комплект:1
Примечание:FC
№ на схеме:65
Каталожный номер:00047
Комплект:8
Примечание:ES M12x40 UNI5739
№ на схеме:66
Каталожный номер:00726
Комплект:16
Примечание:ES d12 UNI6592
№ на схеме:69
Каталожный номер:591593
Комплект:6
Примечание:ES d.5x60 uni6873
