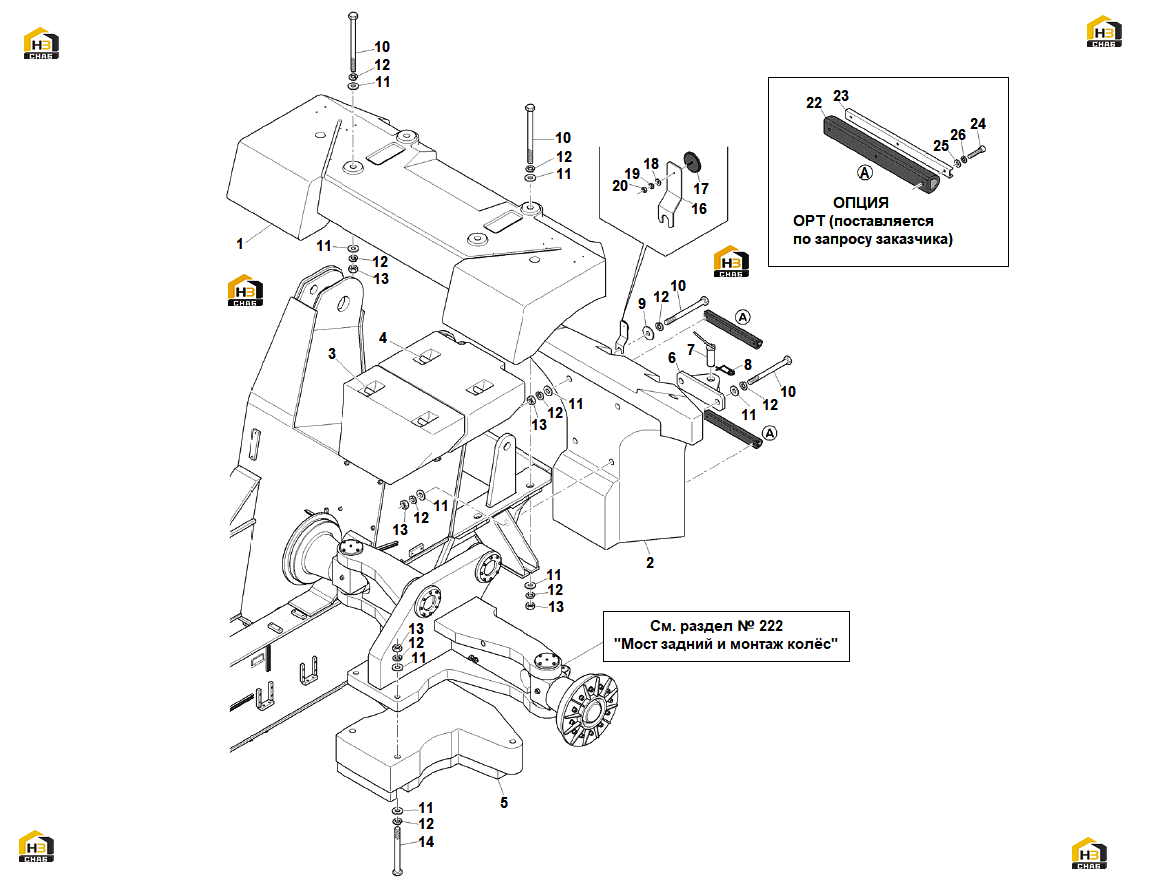

19. противовесы и задний крюк

← 18. звукоизоляция рамы (опция) 20. капот и задняя часть корпуса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:UPPER COUNTERWEIGHT

Каталожный номер:562701

Комплект:1

Примечание:

№ на схеме:1

Наименование:UPPER COUNTERWEIGHT

Каталожный номер:600427

Комплект:1

Примечание:Для машины серии F477

№ на схеме:1

Наименование:UPPER COUNTERWEIGHT

Каталожный номер:562700

Комплект:1

Примечание:Для машины серии F460

№ на схеме:2

Наименование:REAR COUNTERWEIGHT

Каталожный номер:568714

Комплект:1

Примечание:Без торговой марки

№ на схеме:2

Наименование:REAR COUNTERWEIGHT

Каталожный номер:562694

Комплект:1

Примечание:С торговой маркой

№ на схеме:3

Наименование:FRONT COUNTERWEIGHT

Каталожный номер:551785

Комплект:1

Примечание:если машина оснащена данной запчастью

№ на схеме:4

Наименование:REAR COUNTERWEIGHT

Каталожный номер:551784

Комплект:1

Примечание:если машина оснащена данной запчастью

№ на схеме:5

Наименование:LOWER COUNTERWEIGHT

Каталожный номер:582997

Комплект:1

Примечание:если машина оснащена данной запчастью

№ на схеме:6

Наименование:HOOK

Каталожный номер:552355

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:543790

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCK SPRING

Каталожный номер:100548

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:576780

Комплект:2

Примечание:

№ на схеме:10

Наименование:SCREW M39х535

Каталожный номер:533211

Комплект:8

Примечание:M39х535

№ на схеме:11

Наименование:FLAT WASHER D.39

Каталожный номер:00806

Комплект:22

Примечание:D.39

№ на схеме:12

Наименование:SPRING WASHER D.39

Каталожный номер:00805

Комплект:24

Примечание:D.39

№ на схеме:13

Наименование:NUT M39

Каталожный номер:00567

Комплект:12

Примечание:M39

№ на схеме:14

Наименование:FIXING SCREW M39х430

Каталожный номер:530229

Комплект:4

Примечание:M39х430

№ на схеме:16

Наименование:REAR BRACKET

Каталожный номер:558381

Комплект:2

Примечание:

№ на схеме:17

Наименование:FRONT REFLECTOR

Каталожный номер:539433

Комплект:2

Примечание:

№ на схеме:18

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:2

Примечание:D.5

№ на схеме:19

Наименование:SPRING WASHER D.5

Каталожный номер:00751

Комплект:2

Примечание:D.5

№ на схеме:20

Наименование:NUT M5х0,8

Каталожный номер:00500

Комплект:2

Примечание:M5х0,8

№ на схеме:22

Наименование:RUBBER PROTECTION

Каталожный номер:598536

Комплект:2

Примечание:

№ на схеме:23

Наименование:PROFILE SUPPORT

Каталожный номер:598535

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW M10х1,5х45

Каталожный номер:200181

Комплект:6

Примечание:M10х1,5х45

№ на схеме:25

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:6

Примечание:D.10

№ на схеме:26

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:6

Примечание:D.10
