20. капот и задняя часть корпуса
← 19. противовесы и задний крюк
21. ступеньки и защитная облицовка (версия машины со спредером типа “пигги-бэк”) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие

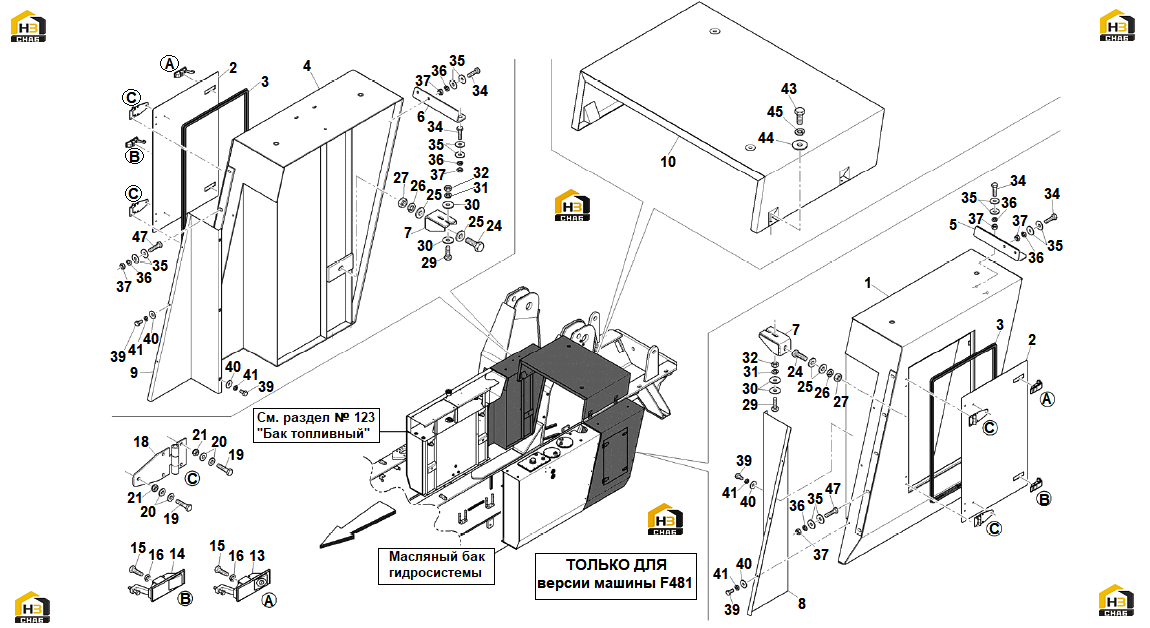

№ на схеме:3
Каталожный номер:101609
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:24
Каталожный номер:200099
Комплект:2
Примечание:M20x2,5x60
№ на схеме:26
Каталожный номер:601143
Комплект:2
Примечание:D.20
№ на схеме:31
Каталожный номер:601140
Комплект:4
Примечание:D.14
№ на схеме:34
Каталожный номер:200040
Комплект:8
Примечание:M12x1,75x45
№ на схеме:35
Каталожный номер:00807
Комплект:36
Примечание:D.12xD.36
№ на схеме:36
Каталожный номер:601139
Комплект:18
Примечание:D.12
№ на схеме:39
Каталожный номер:00094
Комплект:12
Примечание:M8x1,25x16
№ на схеме:41
Каталожный номер:601137
Комплект:12
Примечание:D.8
№ на схеме:44
Каталожный номер:00815
Комплект:4
Примечание:D.10xD.30
№ на схеме:45
Каталожный номер:601138
Комплект:4
Примечание:D.10
№ на схеме:47
Каталожный номер:00243
Комплект:5
Примечание:M12x1,75x50
