18. звукоизоляция рамы (опция)

← 17. облицовка защитная нижней части рамы (опция) 19. противовесы и задний крюк →

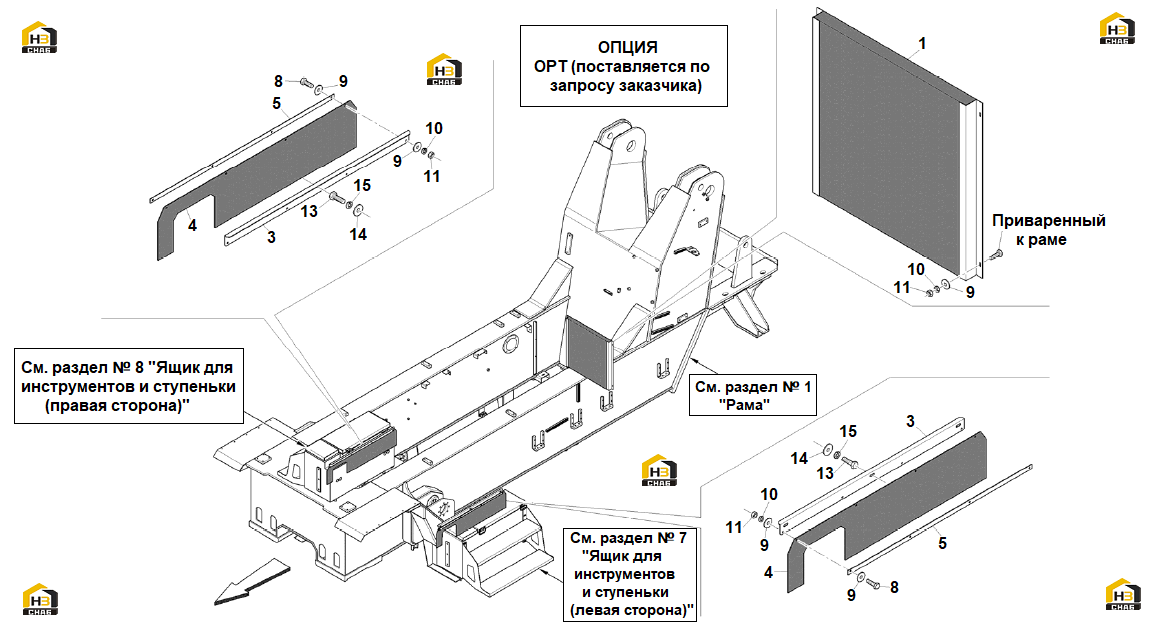

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INNER SOUNDPROOFING PANEL

Каталожный номер:600002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SUPPORT

Каталожный номер:600920

Комплект:2

Примечание:

№ на схеме:4

Наименование:RUBBER PROTECTION

Каталожный номер:600922

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:600921

Комплект:2

Примечание:

№ на схеме:8

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:8

Примечание:M6х1х20

№ на схеме:9

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:20

Примечание:D.6хD.18

№ на схеме:10

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:12

Примечание:D.6

№ на схеме:11

Наименование:NUT M6х1

Каталожный номер:00522

Комплект:12

Примечание:M6х1

№ на схеме:13

Наименование:SCREW M8х1,25х20

Каталожный номер:00468

Комплект:6

Примечание:M8х1,25х20

№ на схеме:14

Наименование:FLAT WASHER D.8хD.24

Каталожный номер:00733

Комплект:6

Примечание:D.8хD.24

№ на схеме:15

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:6

Примечание:D.8
