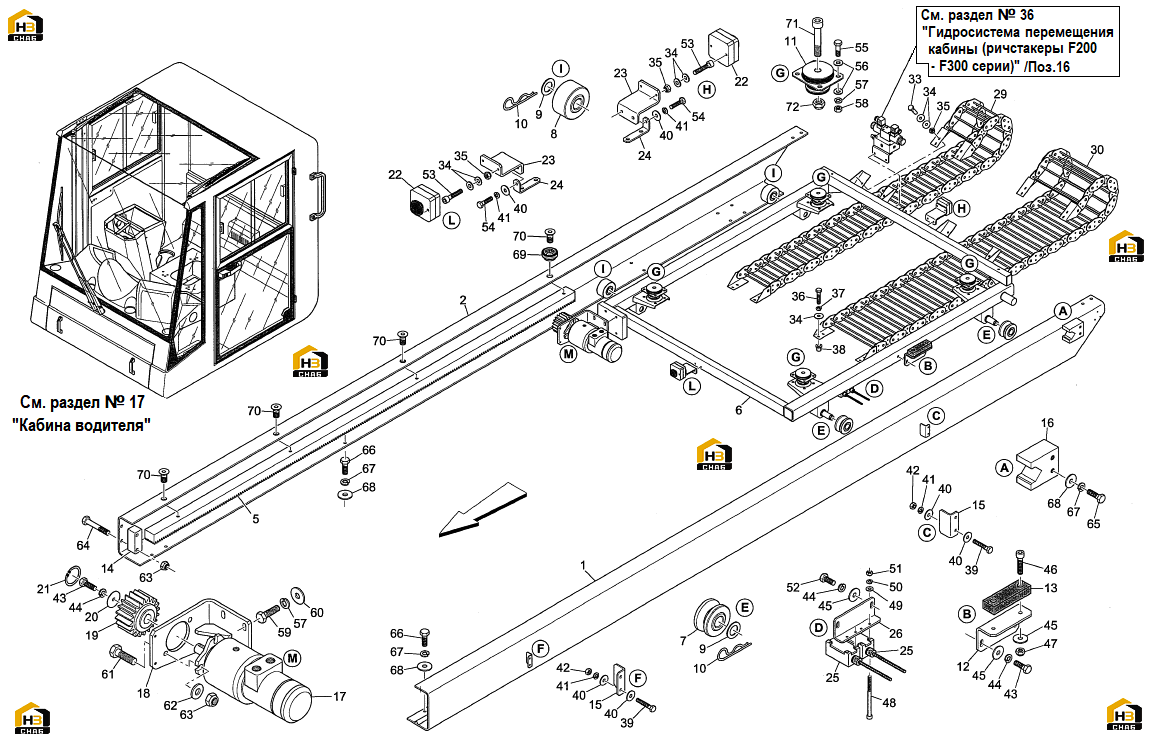

35. установка и перемещение кабины (гидравлическое управление)
← 34. установка и перемещение кабины (ручной режим)
36. Гидросистема перемещения кабины (ричcтакеры F200 - F300 серии) (часть I) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:17
Каталожный номер:
Комплект:
Примечание:См. раздел № 42 "Мотор в сборе "550243" / Поз. 1
№ на схеме:18
Каталожный номер:556632
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:00600
Комплект:12
Примечание:M5x0,8
№ на схеме:40
Каталожный номер:00735
Комплект:12
Примечание:D.6xD.18
№ на схеме:45
Каталожный номер:00733
Комплект:7
Примечание:D.8xD.24
№ на схеме:46
Каталожный номер:200134
Комплект:2
Примечание:M.8x1,25x35
№ на схеме:47
Каталожный номер:00602
Комплект:2
Примечание:M8x1,25
№ на схеме:55
Каталожный номер:00187
Комплект:16
Примечание:M10x1,5x30
№ на схеме:60
Каталожный номер:00815
Комплект:4
Примечание:D.10xD.30
№ на схеме:61
Каталожный номер:00047
Комплект:2
Примечание:M12x1,75x40
№ на схеме:63
Каталожный номер:00605
Комплект:4
Примечание:M12x1,75
№ на схеме:64
Каталожный номер:200046
Комплект:2
Примечание:M12x1,75x75
№ на схеме:65
Каталожный номер:200040
Комплект:2
Примечание:M12x1,75x45
№ на схеме:66
Каталожный номер:00482
Комплект:24
Примечание:M12x1,75x35
№ на схеме:68
Каталожный номер:00807
Комплект:26
Примечание:D.12xD.36
№ на схеме:72
Каталожный номер:00610
Комплект:4
Примечание:M16x2
